Detalhes do produto:
|
| Marca do produto: | MUNDO | Produto familiar: | ManaNova |
|---|---|---|---|
| Número do modelo: | F-CCGW 060204 | Material: | PCD+Carbide |
| Grau PCD: | MND10 | Revestimento: | Não revestido |
| Tipos da borda: | Cara completa | Pontas: | 2N |
| Realçar: | inserto de torneamento de carboneto de materiais não ferrosos,inserto de torneamento de carboneto ccgw,inserto de face cheia ccgw |
||

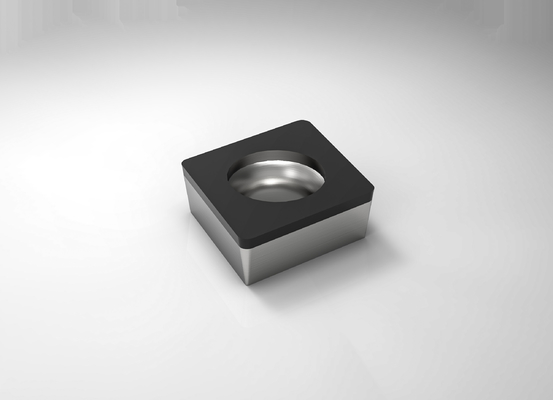

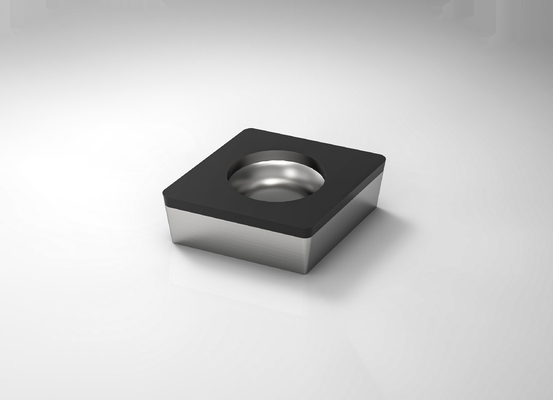

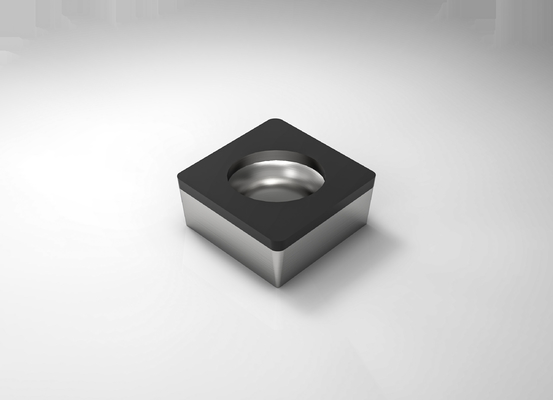

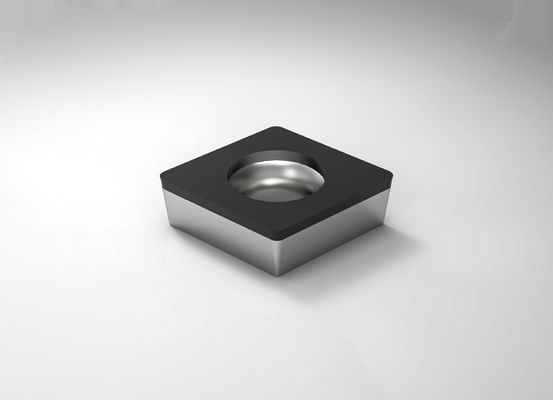

F-CCGW060204 Inserto de corte PCD para torneamento de carboneto padrão para materiais não ferrosos
No mundo da manufatura, as mudanças nos levam a promover nossos produtos e serviços.
Estamos empenhados em fornecer ferramentas de corte e soluções que correspondam às ambições
da sua empresa.Queremos crescer juntos com você.
Descrição:
"MANANOVA é a submarca da WORLDIA, posicionando-se como uma série standard topo de gama,
principalmente promovendo inserções padrão PCD / PCBN.
A MANANOVA leva como recurso “Escolha fácil e entrega rápida”.
Duas fábricas para produzir ao mesmo tempo, portanto, entrega pontual assim que os pedidos forem concluídos.
Bem-vindo ao inquérito para saber mais informações!
Material:
Diamante policristalino (PCD)
1. Reduza significativamente o custo com ferramentas
2. Para usinagem de metais não ferrosos
Inscrição:
| MND10 | Aplicado ao corte de materiais não ferrosos, como ligas de alumínio, etc. |
Produtos Principais:
A pastilha PCD é adequada para usinagem de desbaste e acabamento de liga de alumínio e outros materiais de metal não ferroso.
Os quatro tipos de borda são padrão, quebra-cavacos, borda cheia e face inteira.
Inserção PCBN 7material/ 1 tipo, universal para aço endurecido, ferro fundido, ferro dúctil e metalurgia do pó.
A pastilha de PCBN com revestimento especial é adequada para corte contínuo ao pesado interrompido de aço endurecido
e tem excelente desempenho universal
Vantagens:
· Universal
· Fácil escolha
· Entrega rápida
Serviço:
· Serviço de loja online
· Suporte ao distribuidor local
· Suporte técnico
Especificação:
| CCGW | Dimensões | Avaliar | ||||||
| Código ANSI | Código ISO | Pontas | CI milímetros |
S milímetros |
R milímetros |
Φd milímetros |
LE milímetros |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3,97 | 0,2 | 4.4 | 2.5 | √ |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0,4 | 2.8 | 6.4 | √ |
Recomendação:
| Recomendação de taxa de alimentação | ||||||
| Raio da ponta (mm) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Taxa de alimentação f (mm/rev)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
