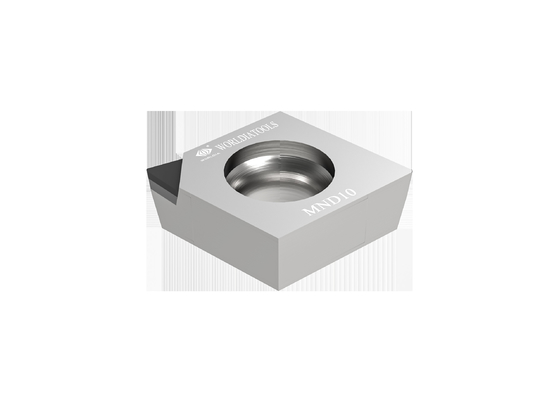

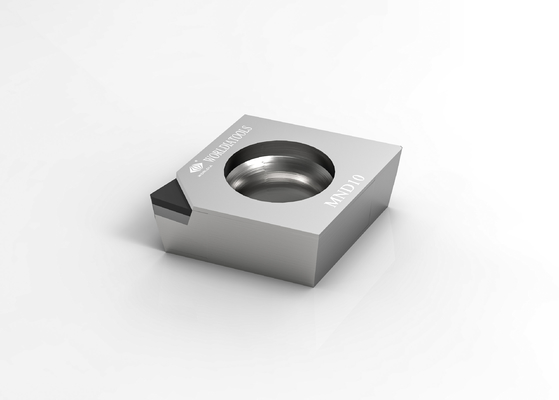

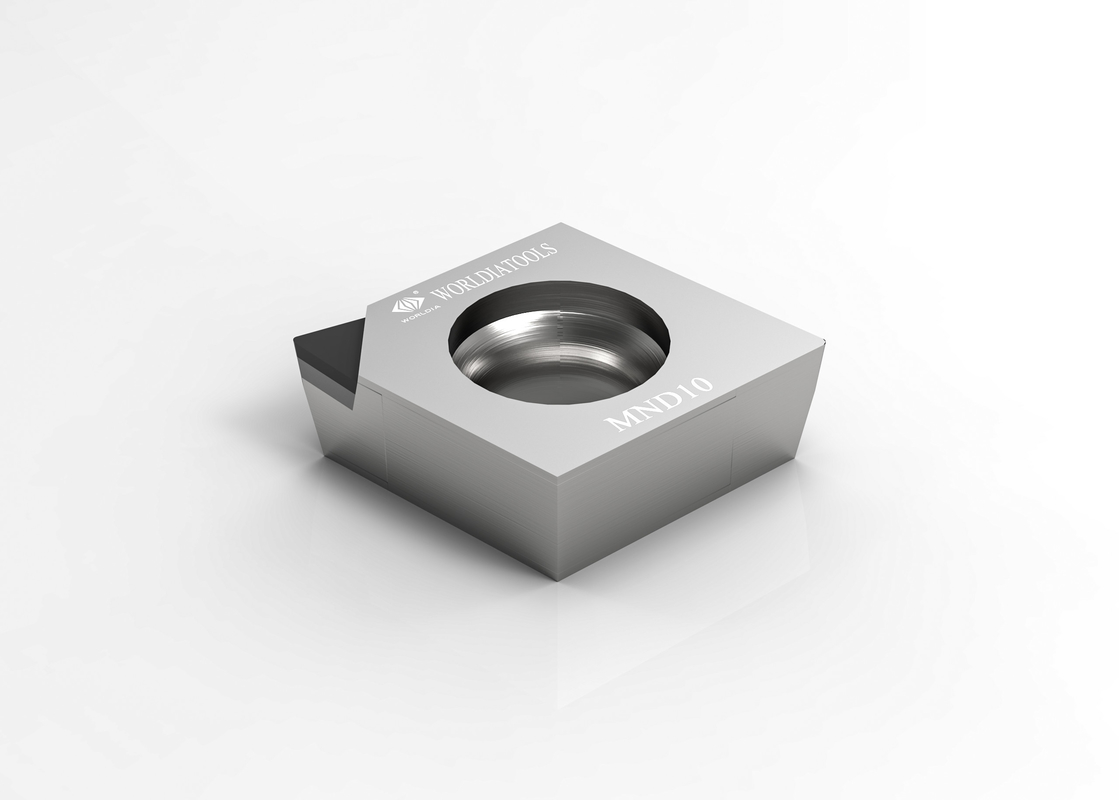

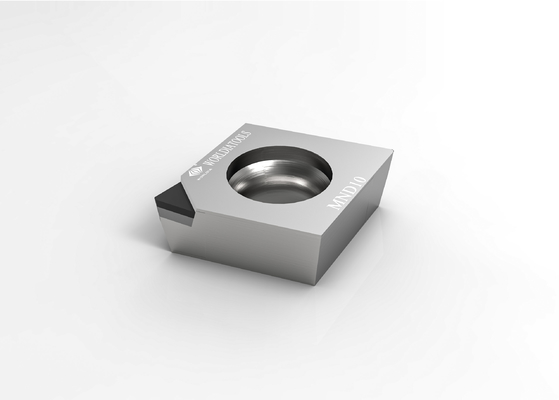

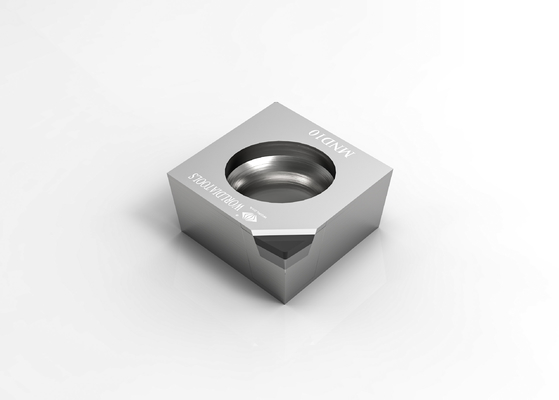

CCGT09T304 Inserto de corte PCD para torneamento de carboneto padrão para materiais não ferrosos
DESCRIÇÃO DO INSERTO DO PCD:
PCD significa Diamante Policristalino, que é um material sintético extremamente duro e resistente ao desgaste.
As pastilhas de PCD são amplamente utilizadas na usinagem de metais não ferrosos, como alumínio, cobre e latão,
bem como materiais não metálicos, como cerâmica, plásticos reforçados e compósitos.
VANTAGENS DA INSERÇÃO DE PCD:
1. As pastilhas de PCD são extremamente duras e resistentes ao desgaste, o que significa que podem durar muito mais do que outros tipos de ferramentas de corte.
2.Inserções PCD também fornecem acabamento superficial superior e precisão dimensional, o que é importante em muitas aplicações de usinagem de alta precisão.
As pastilhas 3.PCD também são altamente resistentes ao calor, o que as torna ideais para operações de usinagem de alta velocidade onde altas temperaturas são geradas.
INSERTOS PADRÃO PCD: SÉRIE MANANOVA
MANANOVA é o nome do portfólio de produtos padrão de manutenção de estoque da Worldia.
Ele fornece os melhores produtos de alta qualidade dentro de uma ampla gama de aplicações mais comuns a preços muito atraentes.
Cada item possui um código de estoque que simplifica o processo de pedido.
Os produtos MANANOVA serão entregues diretamente de nossos armazéns para qualquer destino global no máximo.1 semana.
Produtos Principais:
inserções de PCDsão ideais para uso com metais não ferrosos, como alumínio, zinco e ligas de magnésio,
Compósitos GRP, plásticos reforçados com fibra de carbono, carboneto “verde” e cerâmica, bem como todos os materiais abrasivos.
inserções CBNsão ideais para uso com aço endurecido, ferros fundidos e ferros sinterizados, bem como
componentes da metalurgia do pó.
ESPECIFICAÇÃO DO INSERTO DE PCD:
| Ângulo |
Dimensões |
Nota |
| Código ANSI |
Código ISO |
Pontas |
CI
milímetros |
S
milímetros |
R
milímetros |
Φd
milímetros |
LE
milímetros |
MND
10 |
| CCGT 21.50.5 |
CCGT 060202 |
1N |
6.35 |
2.38 |
0,2 |
2.8 |
2.5 |
√ |
| CCGT 21.51 |
CCGT 060204 |
1N |
6.35 |
2.38 |
0,4 |
2.8 |
2.5 |
√ |
| |
| CCGT 32.50.5 |
CCGT 09T302 |
1N |
9.525 |
3,97 |
0,2 |
4.4 |
2.5 |
√ |
| CCGT 32.51 |
CCGT 09T304 |
1N |
9.525 |
3,97 |
0,4 |
4.4 |
2.5 |
√ |
| CCGT 32.52 |
CCGT 09T308 |
1N |
9.525 |
3,97 |
0,8 |
4.4 |
2.5 |
√
|
Para outro Código ISO, entre em contato conosco!
APLICAÇÃO DE INSERÇÃO DE PCD:
| MND10 |
Aplicado ao corte de materiais não ferrosos, como ligas de alumínio, etc. |
As ferramentas de PCD são limitadas a materiais não ferrosos, como alumínio com alto teor de silício, compostos de matriz metálica (MMC) e plásticos reforçados com fibra de carbono (CFRP).
O PCD com líquido refrigerante também pode ser usado em aplicações de superacabamento de titânio. |
| ·Alumínio e ligas de alumínio |
| · Ligas de cobre, latão e bronze |
| · Ligas de zinco e magnésio |
| ·Fibra de carbono |
| · Resinas epóxi |
| · Plásticos |
| · Compostos de fibra de vidro |
| · Compostos de grafite |
SERVIÇO DE INSERÇÃO DE PCD:
· Serviço de loja online
· Suporte ao distribuidor local
· Suporte técnico
| Recomendação de taxa de alimentação |
| Raio da ponta (mm) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Taxa de alimentação f (mm/rev)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
AVALIAÇÃO DO CLIENTE DO INSERT PCD
SOBRE O MUNDO
Beijing Worldia Diamond Tools Co., Ltd foi fundada em 2006. Como uma empresa nacional de alta tecnologia,
Worldia se concentra em P & D, produção, vendas e serviços de ferramentas de corte de diamante de alta precisão.
Nossos produtos incluem ferramentas de corte PCD/PCBN/CVDD de alta precisão, ferramentas de corte de metal duro,
rodas diamantadas e acessórios relacionados. As ferramentas de corte que fornecemos têm sido amplamente
aplicado em indústrias automotivas, eletrônicas, de novas energias e outras.
HISTÓRIA DA EMPRESA
FEITO NA CHINA PARA O MUNDO
Experiência em pesquisa e desenvolvimento, design, fabricação, aplicação e recondicionamento por profissionais altamente qualificados,
equipe diversificada e motivada de 1100 funcionários, dos quais 150 P&D, 1 PhD, 100 engenheiros graduados, > 30% de membros femininos.
