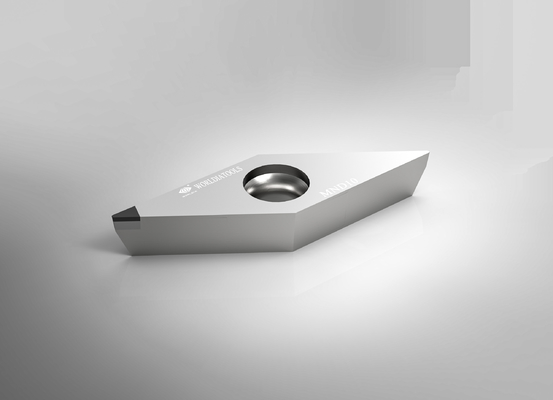

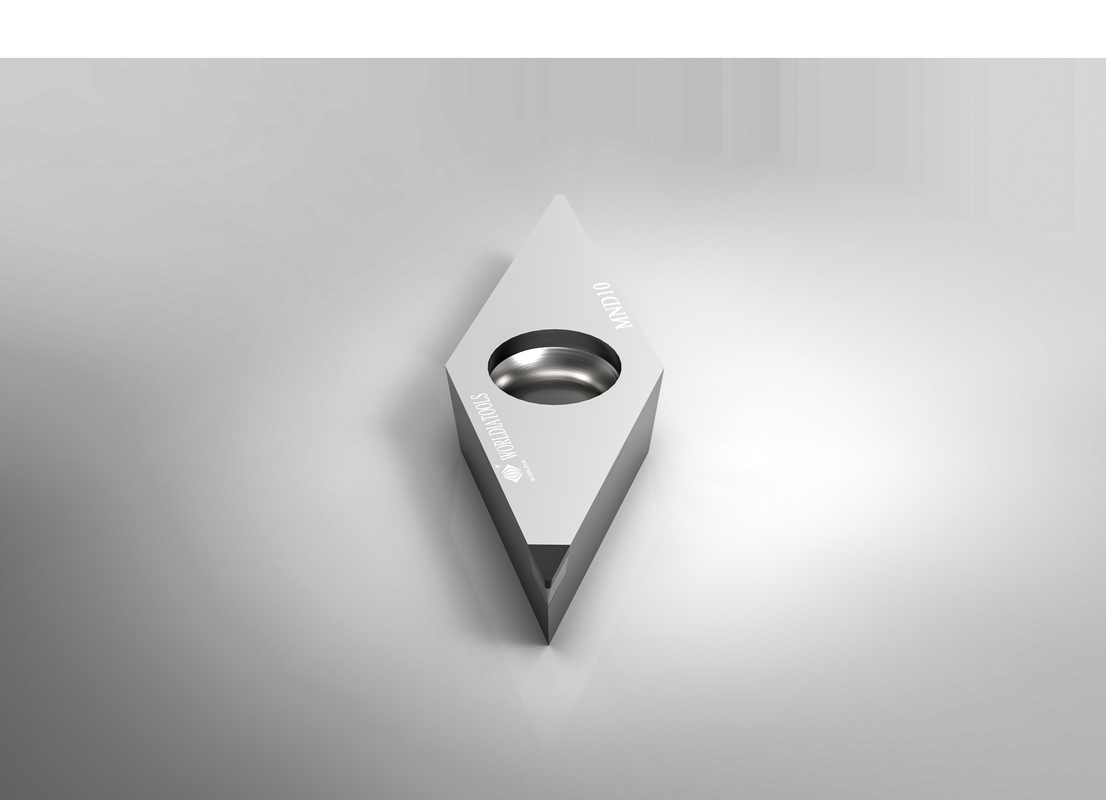

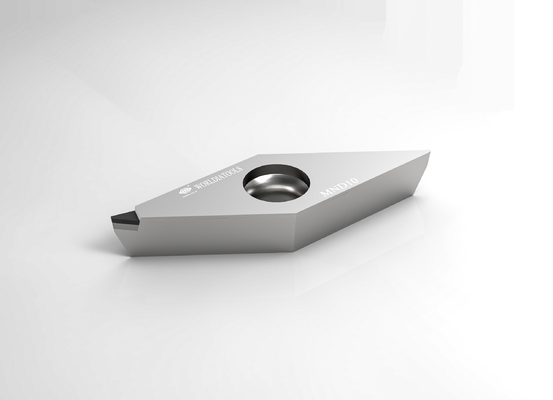

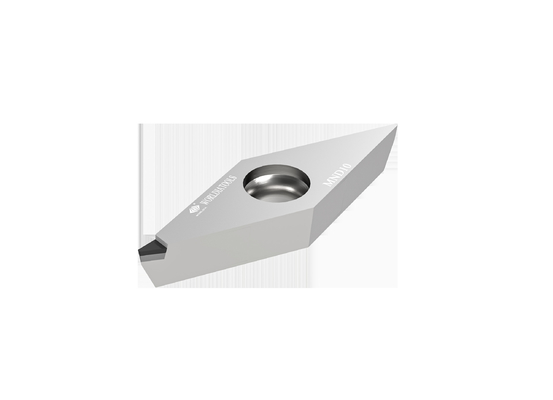

VCGT 160402 Inserto de torneamento padrão de metal duro Inserto de corte PCD para materiais não ferrosos
A WORLDIA presta especial atenção à fabricação de ferramentas de corte super duras padrão.
E fizemos uma quantidade enorme de inovações técnicas na concepção e fabricação
Pastilhas de PCBN/PCD/CVD e produtos relacionados.
Descrição:
ManaNova, uma submarca da Worldia, está posicionada como uma série padrão de alta qualidade.
Para atender às necessidades dos clientes como objetivo, selecionamos estritamente os materiais PCD/PCBN para fornecer um universal,
efeito de corte estável e eficiente.
A MANANOVA assume como característica “Escolha Fácil e Entrega Rápida”, que pretende proporcionar
serviço rápido e eficiente para clientes nacionais e estrangeiros para atender sua demanda por padronizados
e ferramentas universalizadas.
Produtos Principais:
A pastilha de PCBN é adequada para usinagem de aço temperado, ferro fundido cinzento, ferro dúctil e metalurgia do pó.
“Sete materiais/um tipo” ou seja, cada especificação correspondendo a seis materiais
(MHN10C ,MHN20C ,MHN30C, MKN10,MKN20,MSN 10) é o recurso da inserção PCBN.
A pastilha PCD (material MND10) é adequada para usinagem de desbaste e acabamento de ligas de alumínio e outros materiais não metálicos.
Em particular, o inserto quebra-cavacos PCD é usado principalmente para resolver o problema de empacotamento de cavacos durante o processamento,
e tem excelente desempenho!
Vantagens:
·Alta qualidade
·Baixo custo
·Fornecimento direto da fábrica
Inscrição:
| MND10 |
Aplicado ao corte de materiais não ferrosos como ligas de alumínio, etc. |
As ferramentas PCD são limitadas a materiais não ferrosos, como alumínio com alto teor de silício, compostos de matriz metálica (MMC) e plásticos reforçados com fibra de carbono (CFRP).
PCD com líquido refrigerante também pode ser usado em aplicações de superacabamento de titânio. |
| ·Alumínio e ligas de alumínio |
| · Cobre, latão e ligas de bronze |
| · Ligas de zinco e magnésio |
| ·Fibra de carbono |
| · Resinas epóxi |
| ·Plásticos |
| ·Compósitos de fibra de vidro |
| · Compósitos de grafite |
Especificação:
| Ângulo |
Dimensões |
Avaliar |
| Código ANSI |
Código ISO |
Pontas |
CI
milímetros |
S
milímetros |
R
milímetros |
Φd
milímetros |
LE
milímetros |
MND
10 |
| VCGT 220,5 |
VCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| VCGT 221 |
VCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| VCGT 330,5 |
VCGT 160402 |
1N |
9.525 |
4,76 |
0,2 |
4.4 |
2,5 |
√ |
| VCGT 331 |
VCGT 160404 |
1N |
9.525 |
4,76 |
0,4 |
4.4 |
2,5 |
√ |
| VCGT 332 |
VCGT 160408 |
1N |
9.525 |
4,76 |
0,8 |
4.4 |
2,5 |
√ |
| Recomendação de taxa de alimentação |
| Raio do nariz (mm) |
Ra hum |
| 0,2 |
0,4 |
0,8 |
1,6 |
3.2 |
6.4 |
| Taxa de alimentação f (mm/rot)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
