Detalhes do produto:
|
| Tipo de produto: | WORLDIA | Família de produto: | ManaNova |
|---|---|---|---|
| Nome do produto: | PCD CuttingInserts padrão | Número do modelo: | TCGW 110302 |
| Uso: | Ferramentas de gerencio | Material: | PCD+Carbide |
| Categoria de PCD: | MND10 | Aplicação: | Fazer à máquina de materiais não-ferrosos |
| Destacar: | Pastilhas de corte TCGW PCD,pastilhas de corte ManaNova PCD,pastilhas de torneamento CNC de diamante policristalino |
||

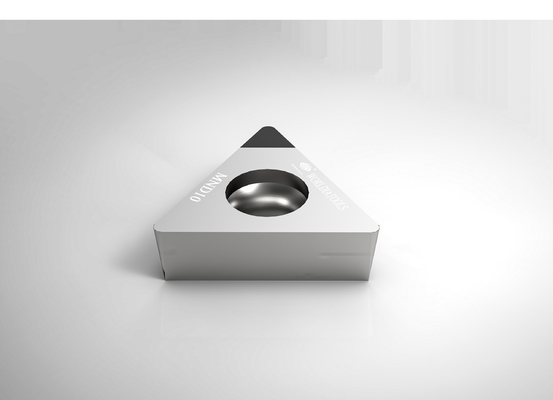

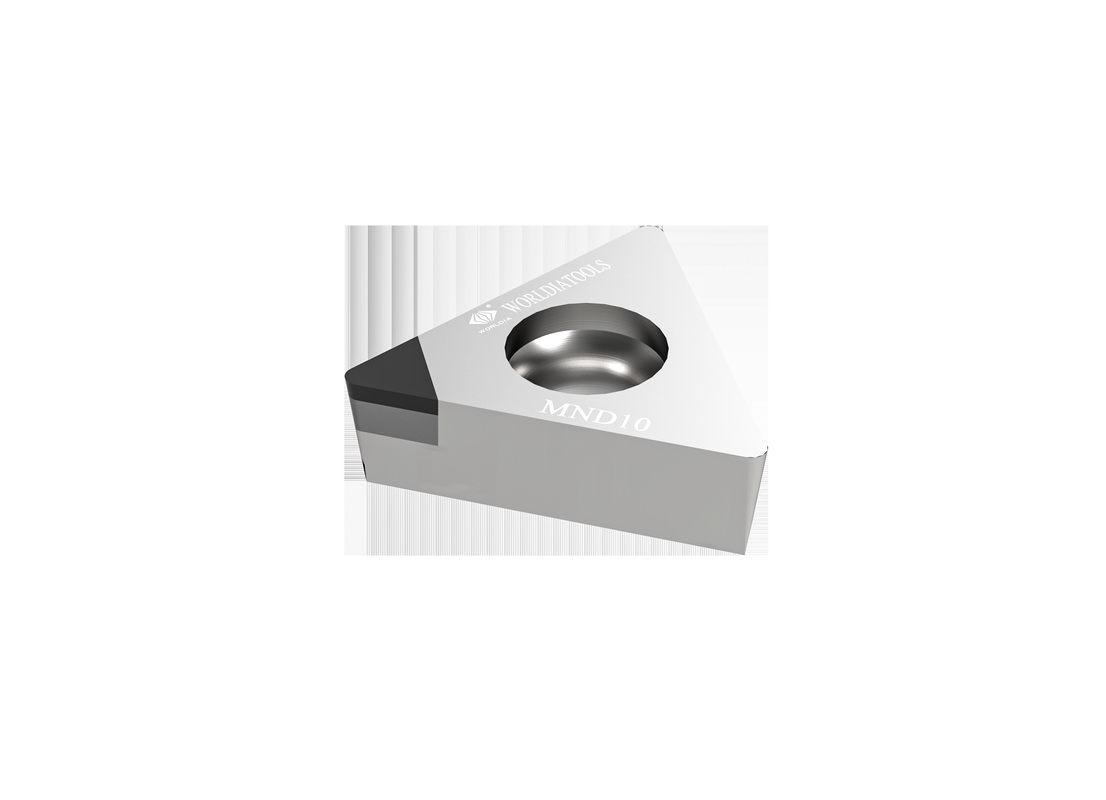

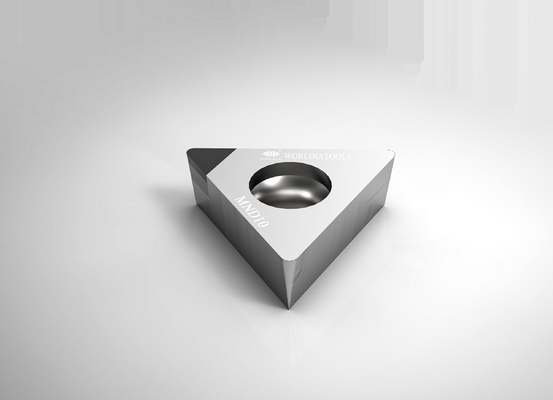

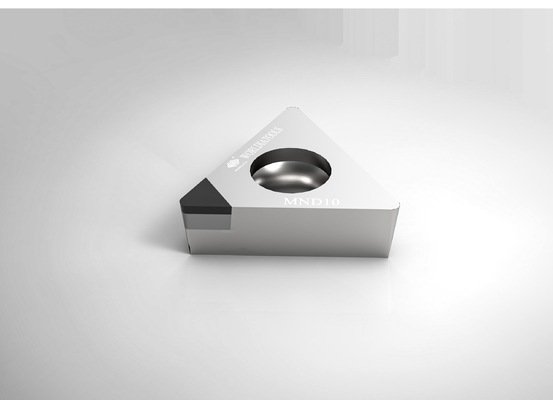

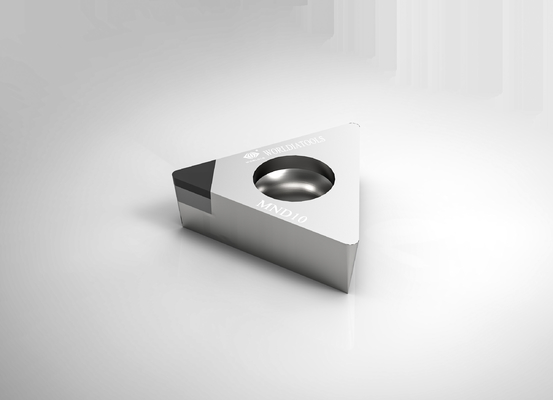

TCGW090204 Pastilha de torneamento de metal duro Padrão Pastilha de corte PCD para materiais não ferrosos
No mundo da manufaturaI a, as mudanças nos levam a promover nossos produtos e serviços.
Dedicamo-nos a fornecer-lhe ferramentas de corte e soluções que correspondam às ambições da sua empresa.
Queremos crescer juntos com você.
Descrição:
"ManaNova" é uma submarca da Worldia, com foco na série padrão de alta qualidade.
ManaNova é um conceito que se destaca na visão dos usuários finais, nós escolhemos rigorosamente
Materiais PCD e PCBN para fornecer o efeito de corte universal.
Fácil escolha e entrega rápida é a característica deManaNova.
Produtos Principais:
Diamante Policristalino (PCD)
1. Reduza significativamente seu custo de ferramental
2. Para usinagem de metais não ferrosos
A pastilha de PCD é adequada para usinagem de desbaste e acabamento de ligas de alumínio e outros materiais não metálicos.
Nitreto de boro cúbico policristalino (CBN)
1. Com uma excelente dureza a quente
2.Boa tenacidade e resistência ao choque térmico.
3. Para aço temperado, ferro fundido, ferro sinterizado, bem como usinagem de componentes de metalurgia do pó
A pastilha de PCBN é adequada para usinagem de aço endurecido, ferro fundido cinzento, ferro dúctil e metalurgia do pó.
Vantagens:
·Alta qualidade
·Baixo custo
· Fornecimento direto da fábrica
Serviço:
· Serviço de loja online
· Suporte ao distribuidor local
· Suporte técnico
Inscrição:
| MND10 | Adequado para o corte de materiais não ferrosos como ligas de alumínio, etc. |
| As ferramentas PCD são limitadas a materiais não ferrosos, como alumínio com alto teor de silício, compostos de matriz metálica (MMC) e plásticos reforçados com fibra de carbono (CFRP). PCD com líquido refrigerante também pode ser usado em aplicações de superacabamento de titânio. |
|
| ·Alumínio e ligas de alumínio | |
| · Cobre, latão e ligas de bronze | |
| · Ligas de zinco e magnésio | |
| ·Fibra de carbono | |
| · Resinas epóxi | |
| ·Plásticos | |
| ·Compósitos de fibra de vidro | |
| · Compósitos de grafite |
Especificação:
| Ângulo | Dimensões | Avaliar | ||||||
| Código ANSI | Código ISO | Pontas | CI milímetros |
S milímetros |
R milímetros |
Φd milímetros |
LE milímetros |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2.4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2.4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3,97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9.525 | 3,97 | 0,4 | 4.4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9.525 | 3,97 | 0,8 | 4.4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2.4 | 9 | √ |
| Recomendação de taxa de alimentação | ||||||
| Raio do nariz (mm) | Ra hum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6.4 | |
| Taxa de alimentação f (mm/rot)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
