Detalhes do produto:
|
| Número do modelo: | L-TCGW 16T302 | Pontas: | 2N |
|---|---|---|---|
| Modelo: | Comprimento completo | Marca do produto: | WORLDIA |
| Produto familiar: | ManaNova | Material: | PCD+Carbide |
| Grau PCD: | MND10 | Inscrição: | Usinagem de materiais não ferrosos |
| Destacar: | ferramentas de corte de diamante policristalino worldia,ferramentas de corte de metal não ferroso worldia,inserção pcd worldia |
||

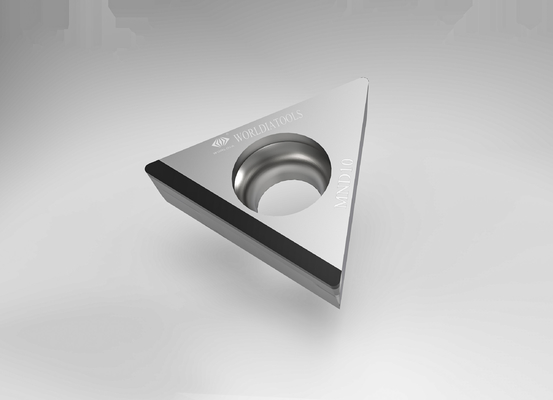

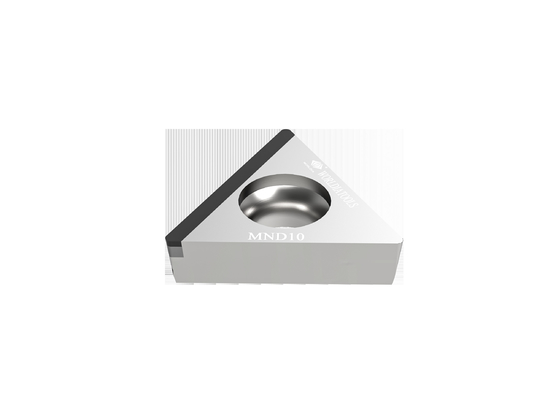

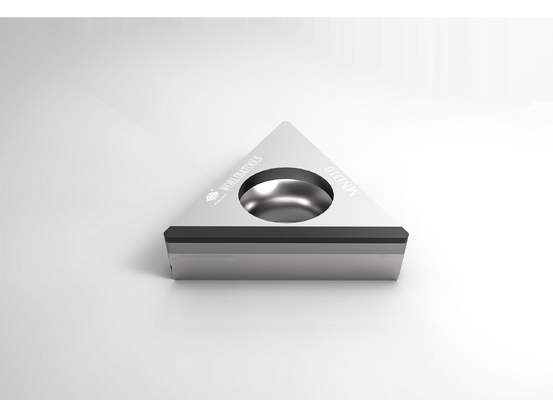

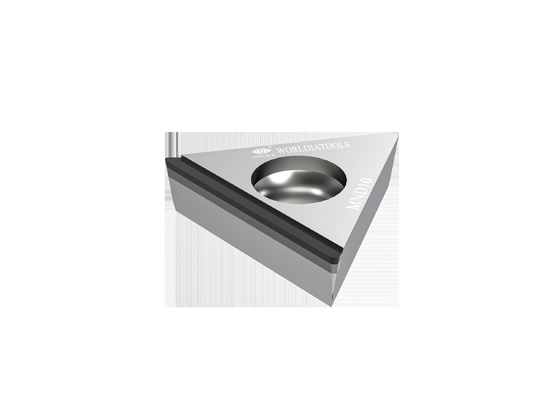

Inserção de gerencio do corte da inserção PCD do carboneto padrão de L-TCGW 16T302 para materiais não-ferrosos
A inserção de PCD (material MND10) é apropriada para fazer à máquina áspero e do revestimento da liga de alumínio e dos outros materiais do metaloide.
Os quatro tipos da borda são disjuntor padrão, de microplaqueta, borda completa, e cara completa.
Descrição:
“ManaNova” é um secundário-tipo de Worldia, centrando-se sobre a série padrão da parte alta.
ManaNova é um conceito que esteja do ponto de vista dos utilizadores finais, nós escolhe restritamente
Materiais de PCD e de PCBN para fornecer o efeito de corte universal.
A característica crítica de ManaNova é escolha fácil e entrega rápida.
“Escolha fácil”: É fácil escolher de acordo com a tabela e a aplicação da comparação.
“Entrega rápida”: Todas as inserções de ManaNova PCD no catálogo estão disponíveis no estoque.
Eliminando a força maior, você pode obter no prazo de 4-5 dias.
Material:
O nitreto de boro cúbico policristalino (CBN) é um material com uma dureza quente excelente que possa ser usada em muito
velocidades de corte altas. Igualmente exibe a boa dureza e as ferramentas de choque térmico resistance.CBN são ideais para o uso
com aço temperado, ferros fundidos, e ferros assim como componentes aglomerados da metalurgia de pó.
As ferramentas com o diamante policristalino (PCD) que corta materiais podem reduzir seu custo de utilização de ferramentas significativamente,
As ferramentas de PCD são ideais para o uso com metal não-ferroso, tal como o alumínio, zinco, e o magnésio liga,
Os compostos de GRP, fibra do carbono reforçaram plásticos, o carboneto “verde”, e materiais cerâmicos assim como todos os abrasivos.
Produtos principais:
A inserção de PCD (material MND10) é apropriada para fazer à máquina áspero e do revestimento da liga de alumínio e dos outros materiais do metaloide.
A inserção de PCBN é apropriada para fazer à máquina do ferro fundido aço temperado, cinzento, do ferro dútile, e da metalurgia de pó.
Vantagens:
·De alta qualidade
·Baixo custo
·Fonte direta da fábrica
Aplicação:
| MND10 | Apropriado para o corte de materiais não-ferrosos tais como as ligas de alumínio, etc. |
| As ferramentas de PCD são limitadas aos materiais não-ferrosos, tais como o alumínio do alto-silicone, os compostos de matriz de metal (MMC), e os plásticos reforçados fibra do carbono (CFRP). PCD com líquido refrigerante da inundação pode igualmente ser usado em aplicações do super-revestimento do titânio. |
|
| ·Ligas de alumínio e de alumínio | |
| ·Ligas de cobre, de bronze, e de bronze | |
| ·Ligas do zinco e do magnésio | |
| ·Fibra do carbono | |
| ·Resinas de cola Epoxy | |
| ·Plásticos | |
| ·Compostos da fibra de vidro | |
| ·Compostos da grafite |
Especificação:
| Ângulo | Dimensões | Categoria | ||||||
| Código do ANSI | Código do ISO | Pontas | IC milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Recomendação da taxa de alimentação | ||||||
| Raio do nariz (milímetros) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ da taxa de alimentação f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
