Detalhes do produto:
|
| Número do modelo: | L-TCGW 16T304 | Pontas: | 2N |
|---|---|---|---|
| Modelo: | Comprimento total | Marca do produto: | MUNDO |
| Produto familiar: | ManaNova | Material: | PCD+Carbide |
| Grau PCD: | MND10 | Inscrição: | Alta precisão de usinagem de materiais não ferrosos |
| Vantagem: | Escolha fácil e entrega rápida | ||
| Destacar: | ferramentas de corte universais worldia,ferramentas de corte tcgw worldia,insertos de torneamento de carboneto worldia |
||

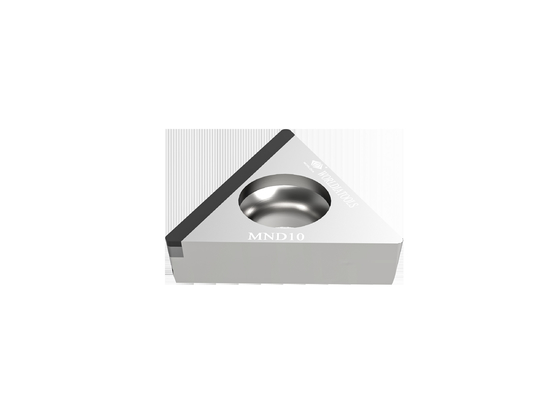

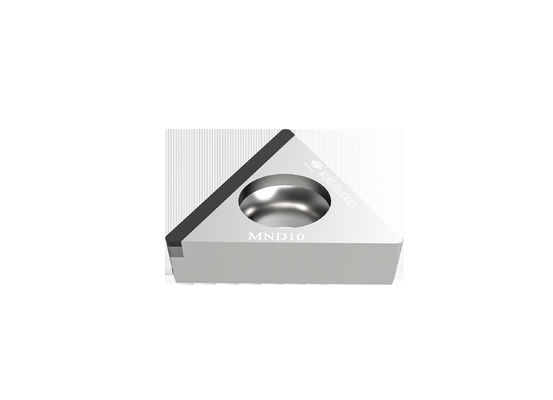

L-TCGW 16T304 Inserto de torneamento de carboneto padrão Inserto de corte PCD para materiais não ferrosos
A WORLDIA presta atenção especial à fabricação de ferramentas de corte super duras padrão.
E fizemos uma quantidade enorme de inovações técnicas na concepção e fabricação
Inserções de PCBN/PCD/CVD e produtos relacionados.
A pastilha PCD (material MND10) é adequada para usinagem de desbaste e acabamento de liga de alumínio e outros materiais não metálicos.
Os quatro tipos de aresta são padrão, quebra-cavacos,borda cheia,e rosto inteiro.
Descrição:
"ManaNova" é uma submarca da Worldia, com foco na série padrão high-end.
ManaNova é um conceito que está na visão dos usuários finais, escolhemos rigorosamente
Materiais PCD e PCBN para fornecer o efeito de corte universal.
A MANANOVA assume como característica a “Escolha Fácil e Entrega Rápida”, que pretende
para fornecer um serviço rápido e eficiente para clientes nacionais e estrangeiros para atender às suas
demanda por ferramentas padronizadas e universalizadas.
Material:
Diamante policristalino (PCD)
1. Reduza significativamente o custo com ferramentas
2. Para usinagem de metais não ferrosos
Nitreto de boro cúbico policristalino (CBN)
1. Com excelente dureza a quente
2.Boa tenacidade e resistência ao choque térmico.
3. Para aço temperado, ferro fundido, ferro sinterizado, bem como usinagem de componentes de metalurgia do pó
Produtos Principais:
A pastilha PCD (material MND10) é adequada para usinagem de desbaste e acabamento de liga de alumínio e outros materiais não metálicos.
A pastilha PCBN é adequada para usinagem de aço endurecido, ferro fundido cinzento, ferro dúctil e metalurgia do pó.
Serviço:
· Serviço de loja online
· Suporte ao distribuidor local
· Suporte técnico
Inscrição:
| MND10 | Adequado para o corte de materiais não ferrosos, como ligas de alumínio, etc. |
| As ferramentas de PCD são limitadas a materiais não ferrosos, como alumínio com alto teor de silício, compostos de matriz metálica (MMC) e plásticos reforçados com fibra de carbono (CFRP). O PCD com líquido refrigerante também pode ser usado em aplicações de superacabamento de titânio. |
|
| ·Alumínio e ligas de alumínio | |
| · Ligas de cobre, latão e bronze | |
| · Ligas de zinco e magnésio | |
| ·Fibra de carbono | |
| · Resinas epóxi | |
| · Plásticos | |
| · Compostos de fibra de vidro | |
| · Compostos de grafite |
Especificação:
| Ângulo | Dimensões | Avaliar | ||||||
| Código ANSI | Código ISO | Pontas | CI milímetros |
S milímetros |
R milímetros |
Φd milímetros |
LE milímetros |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3,97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3,97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3,97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| Recomendação de taxa de alimentação | ||||||
| Raio da ponta (mm) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Taxa de alimentação f (mm/rev)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
