Detalhes do produto:
|
| Número do modelo: | L-TCGW 16T308 | Vantagem: | ·Alta qualidade ·Baixo custo ·Fornecimento direto da fábrica |
|---|---|---|---|
| Pontas: | 2N | Modelo: | Comprimento total |
| Marca do produto: | MUNDO | Produto familiar: | ManaNova |
| Material: | PCD+Carbide | Grau PCD: | MND10 |
| Inscrição: | Usinagem de materiais não ferrosos | ||
| Destacar: | pastilhas de corte pcd tcgw,pastilhas pcd tcgw,ferramentas de torno pastilhas de corte pcd |
||

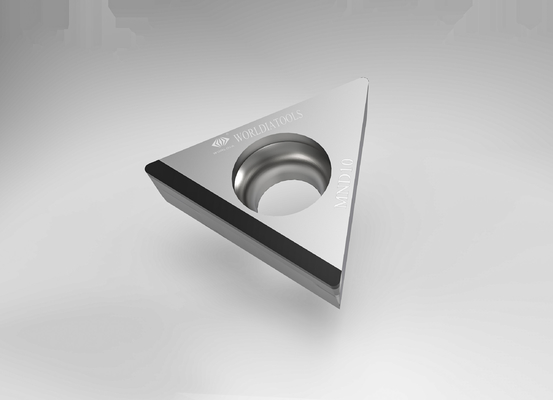

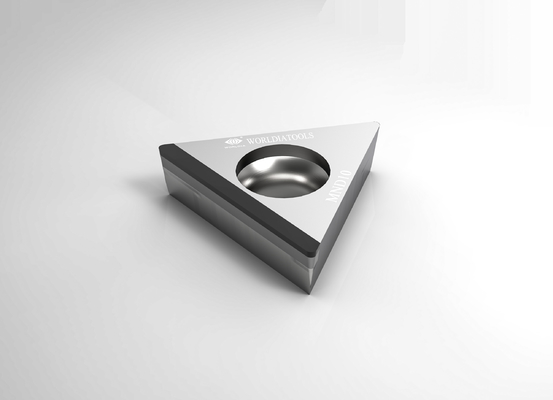

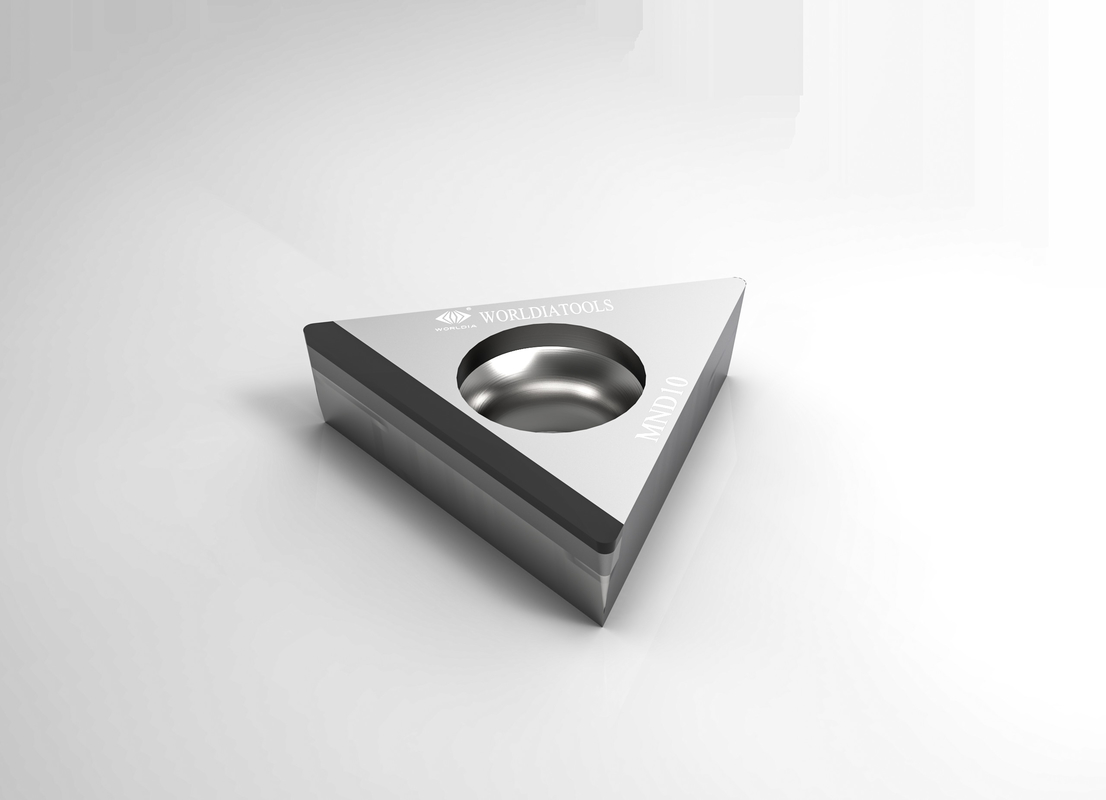

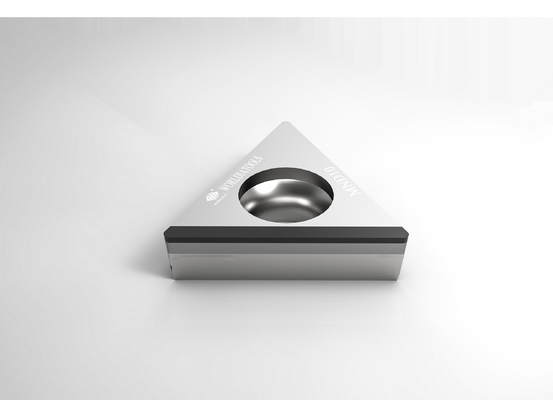

Inserção de gerencio do corte da inserção PCD do carboneto padrão de L-TCGW 16T304 para materiais não-ferrosos
Como uma série da ferramenta de corte do padrão da parte alta, MANANOVA realiza o processo inteiro de qualidade
gestão das matérias primas, com o equipamento de testes sofisticado da produção, profissional e
equipe experimentada do R&D e da produção, e serviços técnicos profissionais, de modo que cada usuário possa
continue a experimentar vantagens das ferramentas de corte de Worldia.
A inserção de PCD (material MND10) é apropriada para fazer à máquina áspero e do revestimento da liga de alumínio e dos outros materiais do metaloide.
Os quatro tipos da borda são disjuntor padrão, de microplaqueta, borda completa, e cara completa.
Descrição:
ManaNova, um secundário-tipo de Worldia, é posicionado como uma série padrão da parte alta.
Nós selecionamos restritamente materiais de PCD/PCBN para encontrar as necessidades de clientes e para fornecer um universal,
efeito de corte estável, e eficiente.
“A escolha fácil e a entrega rápida” são a característica de ManaNova.
Duas fábricas ao produto ao mesmo tempo, assim que entrega de ponto uma vez que as ordens são terminadas.
Boa vinda ao inquérito para aprender mais informação!
Material:
Nós fabricamos ferramentas de PCD com as máquinas de processamento avançadas e controlamos a qualidade de produto
desde o in3cio que mantém ferramentas de PCD com precisão alta e boa qualidade com consistência
Nós fabricamos ferramentas do CBN com uma máquina de corte líder de mercado de 5 linhas centrais e um vácuo auto-projetado
fornalha de soldadura que mantém ferramentas do CBN com precisão alta e força de solda.
Produtos principais:
A inserção de PCD (material MND10) é apropriada para fazer à máquina áspero e do revestimento da liga de alumínio e dos outros materiais do metaloide.
A inserção de PCBN é apropriada para fazer à máquina o ferro fundido aço temperado, cinzento, o ferro dútile, e a metalurgia de pó.
Vantagens:
· Universal
· Escolha fácil
· Entrega rápida
Aplicação:
| MND10 | Apropriado para o corte de materiais não-ferrosos tais como as ligas de alumínio, etc. |
| As ferramentas de PCD são limitadas aos materiais não-ferrosos, tais como o alumínio do alto-silicone, os compostos de matriz de metal (MMC), e os plásticos reforçados fibra do carbono (CFRP). PCD com líquido refrigerante da inundação pode igualmente ser usado em aplicações do super-revestimento do titânio. |
|
| ·Ligas de alumínio e de alumínio | |
| ·Ligas de cobre, de bronze, e de bronze | |
| ·Ligas do zinco e do magnésio | |
| ·Fibra do carbono | |
| ·Resinas de cola Epoxy | |
| ·Plásticos | |
| ·Compostos da fibra de vidro | |
| ·Compostos da grafite |
Especificação:
| Ângulo | Dimensões | Categoria | ||||||
| Código do ANSI | Código do ISO | Pontas | IC milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Recomendação da taxa de alimentação | ||||||
| Raio do nariz (milímetros) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ da taxa de alimentação f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
