Detalhes do produto:
|
| Número do modelo: | TPGW 110308 | Tipo: | Ferramentas de gerencio |
|---|---|---|---|
| Pontas: | 1N | Tipo de produto: | WORLDIA |
| Família de produto: | ManaNova | Material: | PCD+Carbide |
| Categoria de PCD: | MND10 | Aplicação: | Fazer à máquina de materiais não-ferrosos |
| Destacar: | Pastilhas de diamante PCD de alta eficiência,pastilhas de diamante TPGW pcd,pastilhas de metal duro OEM para acabamento |
||

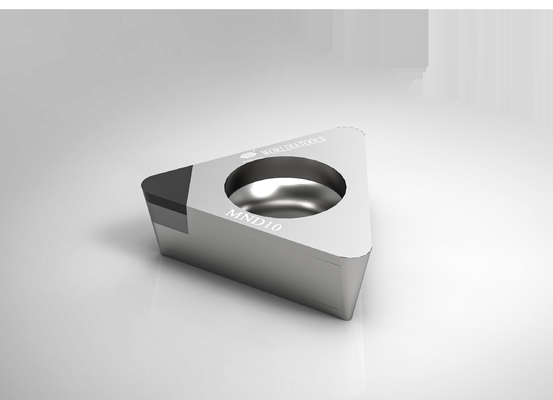

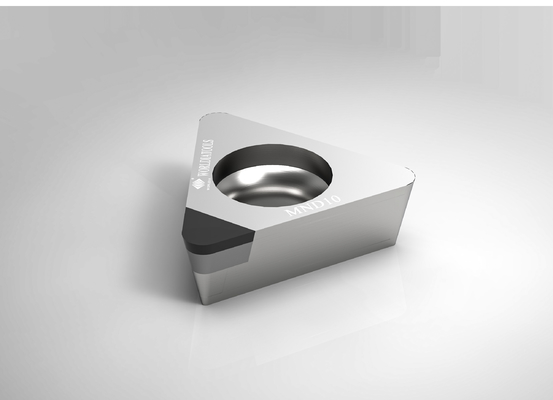

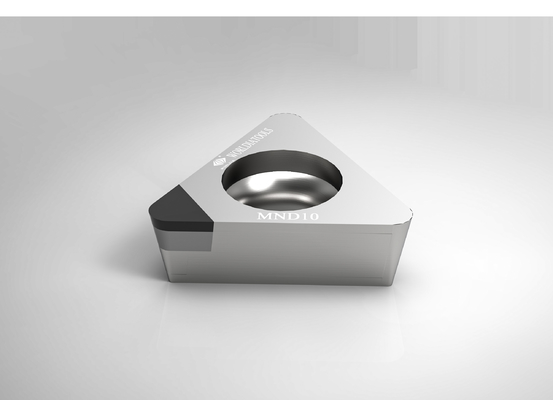

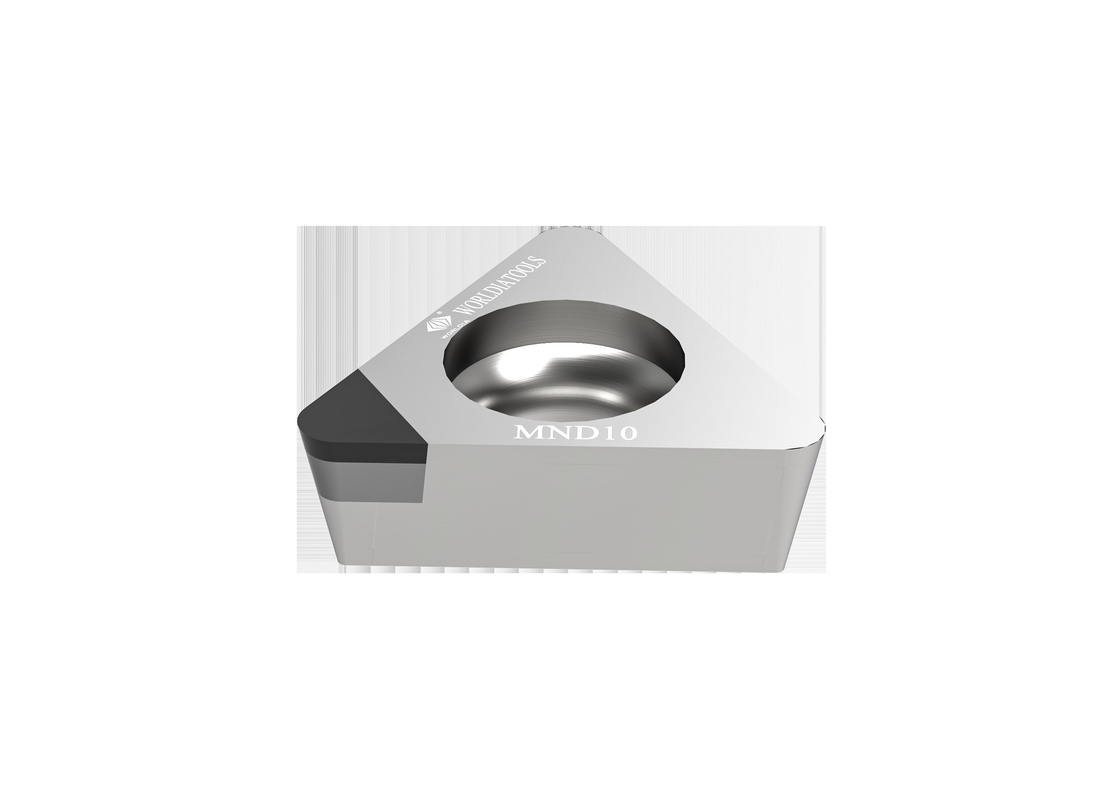

TPGW 110308 Inserto de torneamento padrão de metal duro Inserto de corte PCD para materiais não ferrosos
MUNDO
No mundo da manufaturaI a, as mudanças nos levam a promover nossos produtos e serviços.
Dedicamo-nos a fornecer-lhe ferramentas e soluções de corte que correspondam às ambições da sua empresa
.Queremos crescer juntos com você.
Descrição:
Como uma série de ferramentas de corte padrão de alta qualidade, a MANANOVA realiza todo o processo de qualidade
gestão de matérias-primas, com sofisticados equipamentos de teste de produção, profissionais e
equipe experiente de p & d e produção e serviços técnicos profissionais, para que cada usuário possa
continue a experimentar as vantagens das ferramentas de corte Worldia.
Fácil escolha e entrega rápida é a característica crítica do ManaNova.
Material:
O nitreto cúbico de boro policristalino (CBN) é um material com excelente dureza a quente que pode ser usado em
altas velocidades de corte.Também apresenta boa tenacidade e resistência ao choque térmico. As ferramentas CBN são ideais para uso
com aço temperado, ferros fundidos e ferros sinterizados, bem como componentes de metalurgia do pó.
Ferramentas com materiais de corte de diamante policristalino (PCD) podem reduzir significativamente seu custo de ferramental,
As ferramentas PCD são ideais para uso com metais não ferrosos, como alumínio, zinco e ligas de magnésio,
Compósitos GRP, plásticos reforçados com fibra de carbono, carboneto “verde” e cerâmica, bem como todos os materiais abrasivos
Produtos Principais:
A pastilha de PCBN é adequada para usinagem de aço endurecido, ferro fundido cinzento, ferro dúctil e metalurgia do pó.
Sete materiais/um tipo” ou seja, cada especificação corresponde a sete materiais.
(MHN10C ,MHN20C ,MHN30C, MKN10,MKN20,MSN 10,MSN20) é o recurso da inserção PCBN.
.
A pastilha PCD (material MND10) é adequada para usinagem de desbaste e acabamento de ligas de alumínio e outros materiais não metálicos.
Pastilha PCD: Proporciona um efeito de corte estável, universal e de alta eficiência.
Os quatro tipos de arestas são padrão, quebra-cavacos, comprimento total e face total.
Vantagens:
· Universais
· Escolha fácil
· Entrega rápida
Serviço:
· Serviço de loja online
· Suporte ao distribuidor local
· Suporte técnico
Inscrição:
| MND10 | Adequado para o corte de materiais não ferrosos como ligas de alumínio, etc. |
| As ferramentas PCD são limitadas a materiais não ferrosos, como alumínio com alto teor de silício, compostos de matriz metálica (MMC) e plásticos reforçados com fibra de carbono (CFRP). PCD com líquido refrigerante também pode ser usado em aplicações de superacabamento de titânio. |
|
| ·Alumínio e ligas de alumínio | |
| · Cobre, latão e ligas de bronze | |
| · Ligas de zinco e magnésio | |
| ·Fibra de carbono | |
| · Resinas epóxi | |
| ·Plásticos | |
| ·Compósitos de fibra de vidro | |
| · Compósitos de grafite |
Especificação:
| Ângulo | Dimensões | Avaliar | ||||||
| Código ANSI | Código ISO | Pontas | CI milímetros |
S milímetros |
R milímetros |
Φd milímetros |
LE milímetros |
MND 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3.3 | 2,5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3.3 | 2,5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3.3 | 2,5 | √ |
| TPGW 330,5 | TPGW 160402 | 1N | 9.525 | 4,76 | 0,2 | 4.4 | 2,5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4,76 | 0,4 | 4.4 | 2,5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3,18 | 0,8 | 3.3 | 15,3 | √ |
| Recomendação de taxa de alimentação | ||||||
| Raio do nariz (mm) | Ra hum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6.4 | |
| Taxa de alimentação f (mm/rot)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
