Detalhes do produto:
|
| Número do modelo: | TPGW 160402 | Tipo: | Padrão |
|---|---|---|---|
| Revestimento: | Sem revestimento | Tipo de produto: | WORLDIA |
| Família de produto: | ManaNova | Material: | PCD+Carbide |
| Categoria de PCD: | MND10 | Aplicação: | Elevada precisão de fazer à máquina de materiais não-ferrosos |
| Destacar: | Inserções de corte PCD de diamante policristalino,inserções de corte tPGW PCD,inserções de metal duro pcd para aço inoxidável |
||

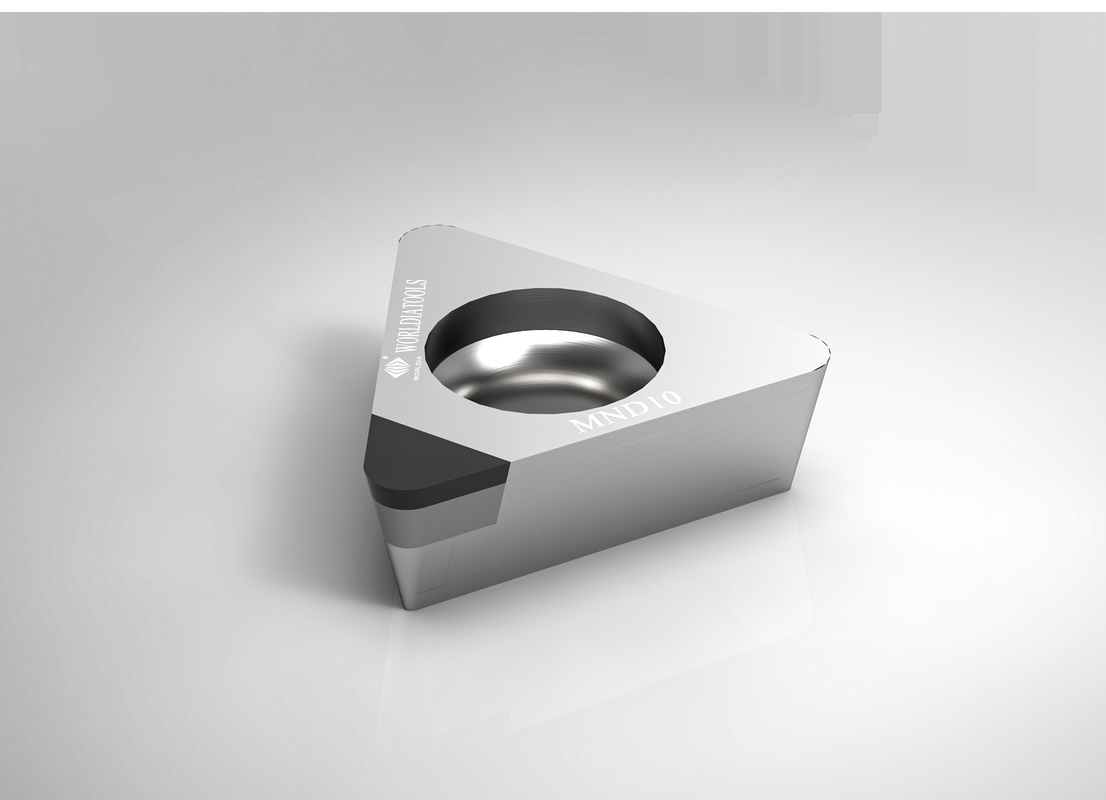

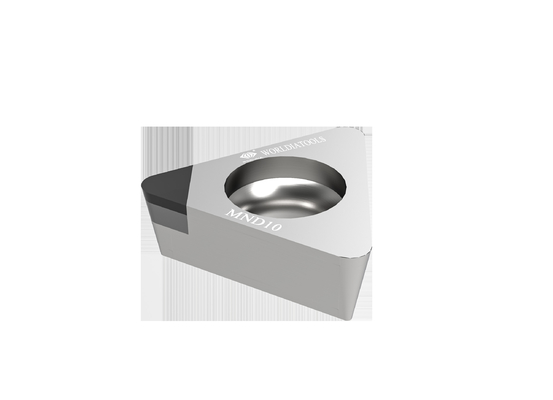

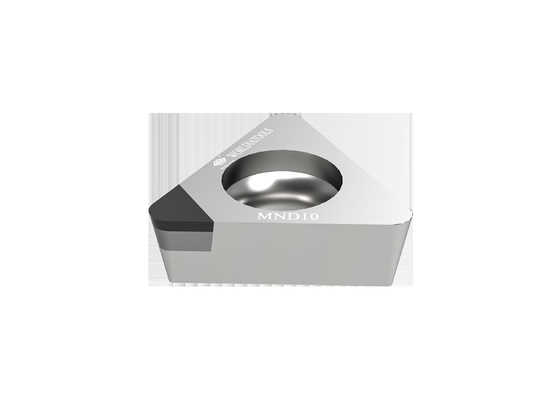

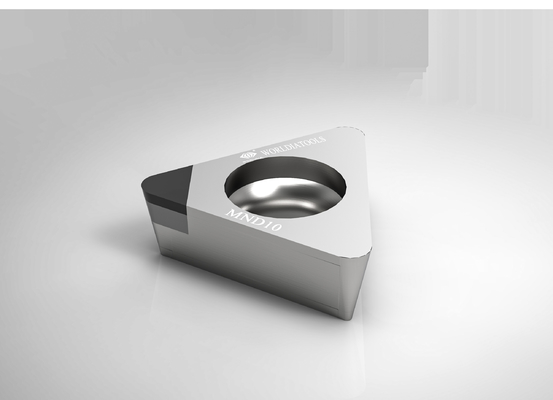

TPGW 160402 Inserto de torneamento padrão de metal duro Inserto de corte PCD para materiais não ferrosos
MUNDO
Com produtos de alta qualidade e suporte técnico profissional, temos a honra de atender os melhores
fabricantes de automóveis, energia nova, energia eólica, indústrias de máquinas de engenharia, etc.
Descrição:
"ManaNova" é uma submarca da Worldia, com foco na série padrão de alta qualidade.
ManaNova é um conceito que se destaca na visão dos usuários finais, nós escolhemos rigorosamente
Materiais PCD e PCBN para fornecer o efeito de corte universal.
A característica crítica do ManaNova é a escolha fácil e entrega rápida.
"Escolha fácil" é fácil de escolher de acordo com a tabela de comparação e aplicação.
"Entrega rápida" é que todos os Insertos ManaNova PCD do catálogo estão disponíveis em estoque.
Eliminando a força maior, você pode obter dentro de 4-5 dias.
Material:
Diamante Policristalino (PCD)
1. Reduza significativamente seu custo de ferramental
2. Para usinagem de metais não ferrosos
Nitreto de boro cúbico policristalino (CBN)
1. Com uma excelente dureza a quente
2.Boa tenacidade e resistência ao choque térmico.
3. Para aço temperado, ferro fundido, ferro sinterizado, bem como usinagem de componentes de metalurgia do pó
Produtos Principais:
A pastilha de PCBN é adequada para usinagem de aço endurecido, ferro fundido cinzento, ferro dúctil e metalurgia do pó.
A série Worldia ManaNova abrange 7 classes de CBN de alta qualidade para o processamento de aço temperado,
ferro fundido e metalurgia do pó, as classes disponíveis são MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
A pastilha PCD (material MND10) é adequada para usinagem de desbaste e acabamento de ligas de alumínio e outros materiais não metálicos.
Pastilha PCD: Proporciona um efeito de corte estável, universal e de alta eficiência.
Os quatro tipos de arestas são padrão, quebra-cavacos, comprimento total e face total.
Vantagens:
·Alta qualidade
·Baixo custo
· Fornecimento direto da fábrica
Inscrição:
| MND10 | Adequado para o corte de materiais não ferrosos como ligas de alumínio, etc. |
| As ferramentas PCD são limitadas a materiais não ferrosos, como alumínio com alto teor de silício, compostos de matriz metálica (MMC) e plásticos reforçados com fibra de carbono (CFRP). PCD com líquido refrigerante também pode ser usado em aplicações de superacabamento de titânio. |
|
| ·Alumínio e ligas de alumínio | |
| · Cobre, latão e ligas de bronze | |
| · Ligas de zinco e magnésio | |
| ·Fibra de carbono | |
| · Resinas epóxi | |
| ·Plásticos | |
| ·Compósitos de fibra de vidro | |
| · Compósitos de grafite |
Especificação:
| Ângulo | Dimensões | Avaliar | ||||||
| Código ANSI | Código ISO | Pontas | CI milímetros |
S milímetros |
R milímetros |
Φd milímetros |
LE milímetros |
MND 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3.3 | 2,5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3.3 | 2,5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3.3 | 2,5 | √ |
| TPGW 330,5 | TPGW 160402 | 1N | 9.525 | 4,76 | 0,2 | 4.4 | 2,5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4,76 | 0,4 | 4.4 | 2,5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3,18 | 0,8 | 3.3 | 15,3 | √ |
| Recomendação de taxa de alimentação | ||||||
| Raio do nariz (mm) | Ra hum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6.4 | |
| Taxa de alimentação f (mm/rot)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
