Detalhes do produto:
|
| Número do modelo: | TPGT 110304 | Pontas: | 1N |
|---|---|---|---|
| Revestimento: | Sem revestimento | Tipo de produto: | WORLDIA |
| Família de produto: | ManaNova | Nome: | Inserção padrão de PCD |
| Material: | PCD+Carbide | Categoria de PCD: | MND10 |
| Aplicação: | Para fazer à máquina de materiais não-ferrosos | ||
| Destacar: | TPGT PCD que corta inserções,WORLDIA PCD que corta inserções,Inserções do carboneto de TPGT para o corte do metal |
||

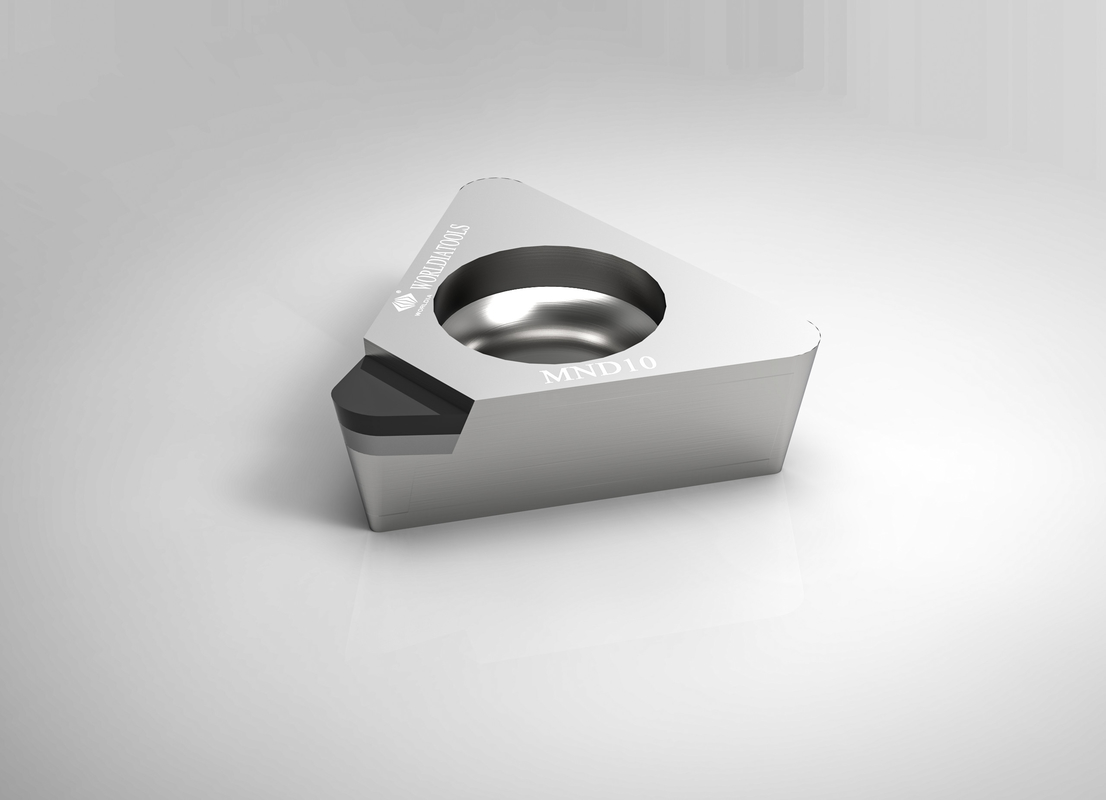

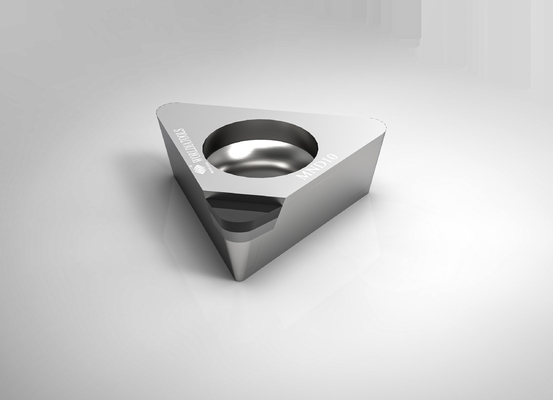

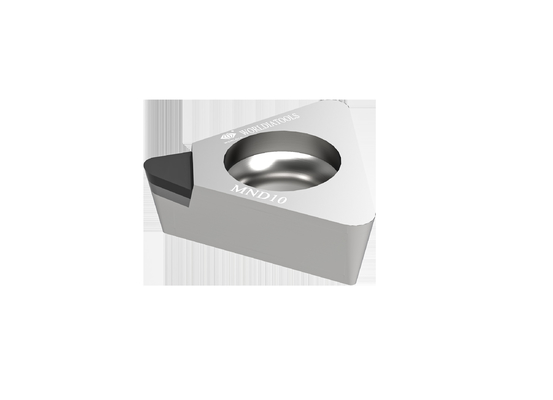

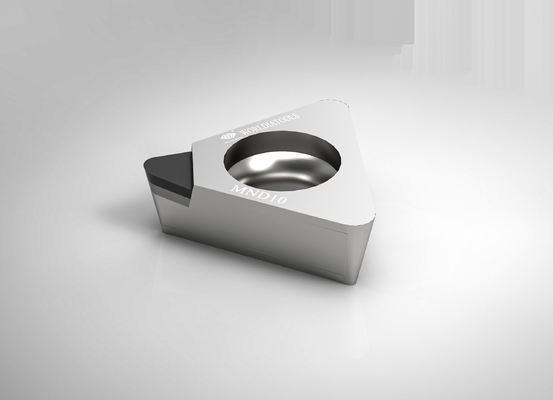

Inserção de gerencio do corte da inserção PCD do carboneto padrão de TPGT 110304 para materiais não-ferrosos
Como uma série da ferramenta de corte do padrão da parte alta, MANANOVA realiza o processo inteiro de qualidade
gestão das matérias primas, com o equipamento de testes sofisticado da produção, profissional e
equipe experimentada do R&D e da produção, e serviços técnicos profissionais, de modo que cada usuário possa
continue a experimentar vantagens das ferramentas de corte de Worldia.
Descrição:
ManaNova, um secundário-tipo de Worldia, é posicionado como uma série padrão da parte alta.
Para encontrar as necessidades de clientes como o objetivo, nós selecionamos restritamente materiais de PCD/PCBN para fornecer um universal,
efeito de corte estável, e eficiente.
Produtos principais:
A série de Worldia ManaNova cobre 7 categorias de alta qualidade do CBN para o processamento de aço temperado,
o ferro fundido, e a metalurgia de pó, as categorias disponíveis são MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
Inserção de PCBN: tipo 7materials/1, universal para aço temperado, o ferro fundido, o ferro dútile, e a metalurgia de pó.
Inserção de PCD: Fornecimento estável, efeito de corte eficiente universal, alto.
A inserção de PCD é apropriada para fazer à máquina áspero e do revestimento da liga de alumínio e dos outros materiais do metaloide.
Vantagens:
· Universal
· Escolha fácil
· Entrega rápida
Aplicação:
| MND10 | Apropriado para o corte de materiais não-ferrosos tais como as ligas de alumínio, etc. |
| As ferramentas de PCD são limitadas aos materiais não-ferrosos, tais como o alumínio do alto-silicone, os compostos de matriz de metal (MMC), e os plásticos reforçados fibra do carbono (CFRP). PCD com líquido refrigerante da inundação pode igualmente ser usado em aplicações do super-revestimento do titânio. |
|
| ·Ligas de alumínio e de alumínio | |
| ·Ligas de cobre, de bronze, e de bronze | |
| ·Ligas do zinco e do magnésio | |
| ·Fibra do carbono | |
| ·Resinas de cola Epoxy | |
| ·Plásticos | |
| ·Compostos da fibra de vidro | |
| ·Compostos da grafite |
Especificação:
| Ângulo | Dimensões | Categoria | ||||||
| Código do ANSI | Código do ISO | Pontas | IC milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
MND 10 |
| TPGT 22.50.5 | TPGT 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGT 22,51 | TPGT 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGT 22,52 | TPGT 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGT 330,5 | TPGT 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGT 331 | TPGT 160404 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| Recomendação da taxa de alimentação | ||||||
| Raio do nariz (milímetros) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ da taxa de alimentação f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
