Máquinas de moldagem indexável para máquinas de moldagem da face e do ombro para usinagem de alta velocidade de metais leves

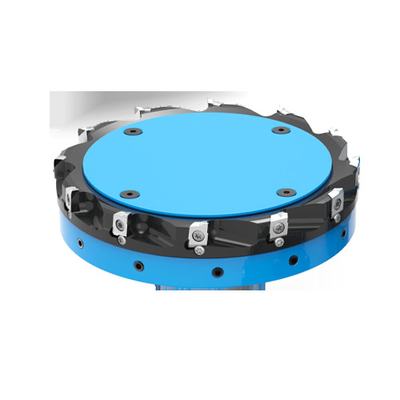

Worldia FMP-BE Máquinas de moagemforam desenvolvidos para usinagem de alta velocidade de metal leve em centros de usinagem de tamanho pequeno com fusos de precisão.Requisitos de baixo peso, baixa inércia e equilíbrio preciso para permitir alta aceleração do fuso, alta resistência e resistência ao desgaste são atendidas ao mesmo tempo.Os cortadores com diâmetros entre 80 e 160 mm podem ser montados no mesmo adaptador, enquanto, por exemplo, o peso de um cortador de diâmetro de 160 mm com adaptador BT30 não excede 3 kg.

All Worldia FMP-BEOs cortadores têm um bolso de inserção padrão que permite a utilização de diferentes combinações de inserções de ponta PCD e PCBN BEHW1204,com um diâmetro superior a 50 mm, mas não superior a 150 mm,.

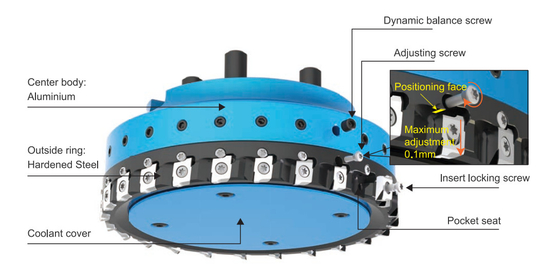

1- Alumínio liga/aço Bimetal design-

- Al centro do corpo para a redução de peso

- Anel de aço endurecido para alta rigidez e resistência ao desgaste, portanto maior vida útil do cortador em comparação com os cortadores com corpo de alumínio

2. Assentos de bolso de inserção de alta precisão mantendo uma saída axial de 0,02 mm sem ajuste de inserção

3. Como padrão, cada bolso pode também ser ajustado para um desvio axial num intervalo de 0,1 mm

4. inserções BEHW estão disponíveis em uma variedade de materiais, ângulos de chumbo, limpador, e designs de canto para muitas aplicações diferentes na face e ombro fresagem de rugosidade e acabamento

5Separação entre a face de posicionamento do inserto e a borda de corte para proteger a borda de corte e simplificar a utilização de inserções sobrepostas ou retipadas

6- inserções com 2 arestas de corte e serviço de recolocação/retirada para reduzir o custo de ferramenta por peça

7. Fluido de arrefecimento interno através do corpo do cortador

O portfólio da Worldia inclui uma variedade de diferentes materiais PCD e CVD que serão selecionados com base nas suas necessidades específicas de aplicação.Abaixo estão as notas que cobrem as aplicações mais comuns.

Parcela de trabalho: válvula de calor integrada
bomba
Material: liga de alumínio

Fuso: Fuso único

Velocidade máxima: 16000 RPM

Adaptador: BT40

Revestimento da superfície: Ra0.8

Peça de trabalho: compartimento de baterias
Material: liga de alumínio

Fuso: Fuso único

Velocidade máxima: 16000 RPM

Adaptador: HSK63A
Revestimento da superfície: Ra2.5

Peça de trabalho: bloco de cilindro

Material: liga de alumínio + ferro fundido cinza
Fuso: Fuso único

Velocidade máxima:12000RPM

Adaptador: HSK63

Tipo de transformação: moagem superficial

Tempo de tratamento:1
Revestimento da superfície: Ra10

Peça de trabalho: bloco de cilindro

Material: HT280

Adaptador: HSK100

Dureza: HB200-275

Processamento: superfície inferior

Tipo de transformação: moagem

Tempo de tratamento:1

Revestimento de superfície: Ra3.2
