Detalhes do produto:
|
| Tipo de produto: | WORLIDA | Nome do produto: | Inserção de gerencio do diamante do CVD |
|---|---|---|---|
| Tipo: | Inserção de Turing | Material: | CVDD |
| Características: | Dureza alta, resistência de desgaste forte e estabilidade forte. | Uso: | Revestimento lustrado |
| Aplicação: | Fazer à máquina da eficiência elevada de materiais duros | Number modelo: | TCGW/TCGT |
| IC: | 4.76/6.35/9.525 | RE: | 0.2/0.4/0.8 |
| Destacar: | Inserção fazendo à máquina não ferrosa do CVD,Tipo do TC da inserção do CVD,Eficiência elevada Diamond Turning Insert |
||

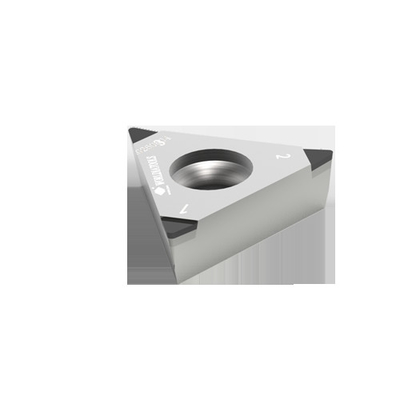

Tipo TC Pastilha de Torneamento Diamantada CVD de Alta Eficiência para Usinagem de Não Ferrosos
INTRODUÇÃO
| Material | Tamanho de grão | Características | Inscrição |
| CVDD | --- |
CVDD é um material de carbono puro sem ligante com extrema resistência à abrasão e boa adequação térmicaility. Devido ao seu corte perfeito adequado para aplicações onde são necessários acabamentos espelhados. |
As áreas de aplicação incluem a usinagem de peças abrasivas como MMC, ligas de alumínio com alto teor de silício, bem como para usinagem de metal duro, borracha dura, grafite e outras aplicações. |
INSCRIÇÃO
O diamante CVD tem a vantagem dealta dureza, forte resistência ao desgaste e forte estabilidade.
Comparado às ferramentas PCD, a vida útil das ferramentas CVD é várias vezes melhor do que as ferramentas PCD
por exemplo, acabamento de alumínio, cobre, liga de tungstênio e outras peças não metálicas em automóveis
peças e outras indústrias.
Usando ferramentas diamantadas CVD, usinagem de alta eficiência demateriais durospode ser conseguida
tal comoPlásticos reforçados com fibra de vidro, liga de alumínio com alto teor de silício.Sem vínculo torna o diamante CVD
ferramentas adequadas para usinagem de materiais de corrosão com alta velocidade e longa vida útil.
Somos capazes de fornecerAcabamento lapidado ou polidopara diferentes aplicações.Acabamento Lapped é principalmente
aplicado para ferramentas de dressagem, o Acabamento Polido é usado para ferramentas de corte especialmente para corte de grafite.
ESPECIFICAÇÕES
| ic | φd | s | α | ré | la | ||||
| Número de catálogo ISO | Número de catálogo ANSI | Forma da ponta | CVDD | milímetros | milímetros | milímetros | Grau | milímetros | milímetros |
| TCGW080202-1N P00P07 | TCGW(1,5)(1,5)(0,5)-1N P00P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 0° | 0,2 | 2,5 |
| TCGT080202-1N P05P07 | TCGT(1,5)(1,5)(0,5)-1N P05P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 5° | 0,2 | 2,5 |
| TCGT080202-1N P10P07 | TCGT(1,5)(1,5)(0,5)-1N P10P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 10° | 0,2 | 2,5 |
| TCGW080204-1N P00P07 | TCGW(1,5)(1,5)1-1N P00P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 0° | 0,4 | 2,5 |
| TCGT080204-1N P05P07 | TCGT(1,5)(1,5)1-1N P05P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 5° | 0,4 | 2,5 |
| TCGT080204-1N P10P07 | TCGT(1,5)(1,5)1-1N P10P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 10° | 0,4 | 2,5 |
| TCGW080208-1N P00P07 | TCGW(1,5)(1,5)2-1N P00P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 0° | 0,8 | 2,5 |
| TCGT080208-1N P05P07 | TCGT(1,5)(1,5)2-1N P05P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 5° | 0,8 | 2,5 |
| TCGT080208-1N P10P07 | TCGT(1,5)(1,5)2-1N P10P07 | SLST25S | ● | 4,76 | 2.4 | 2,38 | 10° | 0,8 | 2,5 |
| TCGW110302-1N P00P07 | TCGW22(0,5)-1N P00P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 0° | 0,2 | 2,5 |
| TCGT110302-1N P05P07 | TCGT22(0,5)-1N P05P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 5° | 0,2 | 2,5 |
| TCGT110302-1N P10P07 | TCGT22(0,5)-1N P10P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 10° | 0,2 | 2,5 |
| TCGW110304-1N P00P07 | TCGW221-1N P00P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 0° | 0,4 | 2,5 |
| TCGT110304-1N P05P07 | TCGT221-1N P05P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 5° | 0,4 | 2,5 |
| TCGT110304-1N P10P07 | TCGT221-1N P10P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 10° | 0,4 | 2,5 |
| TCGW110308-1N P00P07 | TCGW222-1N P00P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 0° | 0,8 | 2,5 |
| TCGT110308-1N P05P07 | TCGT222-1N P05P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 5° | 0,8 | 2,5 |
| TCGT110308-1N P10P07 | TCGT222-1N P10P07 | SLST25S | ● | 6,35 | 2,8 | 3,18 | 10° | 0,8 | 2,5 |
| TCGW160402-1N P00P07 | TCGW33(0,5)-1N P00P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 0° | 0,2 | 2,5 |
| TCGT160402-1N P05P07 | TCGT33(0,5)-1N P05P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 5° | 0,2 | 2,5 |
| TCGT160402-1N P10P07 | TCGT33(0,5)-1N P10P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 10° | 0,2 | 2,5 |
| TCGW160404-1N P00P07 | TCGW331-1N P00P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 0° | 0,4 | 2,5 |
| TCGT160404-1N P05P07 | TCGT331-1N P05P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 5° | 0,4 | 2,5 |
| TCGT160404-1N P10P07 | TCGT331-1N P10P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 10° | 0,4 | 2,5 |
| TCGW160408-1N P00P07 | TCGW332-1N P00P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 0° | 0,8 | 2,5 |
| TCGT160408-1N P05P07 | TCGT332-1N P05P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 5° | 0,8 | 2,5 |
| TCGT160408-1N P10P07 | TCGT332-1N P10P07 | SLST25S | ● | 9.525 | 4.4 | 4,76 | 10° | 0,8 | 2,5 |
