Detalhes do produto:
|
| Tipo de produto: | WORLDIA | Família de produto: | ManaNova |
|---|---|---|---|
| Material: | PCBN+Carbide | Categoria de PCBN: | MNH10C/20C/30C |
| Número do modelo: | TCGW 090208 | Aplicação: | Harmonização de endurecer o aço |
| Cor: | Amarelo | Revestimento: | C3 |
| Destacar: | TCGW090208 PCBN que corta inserções,C3 que reveste PCBN que corta inserções,Inserção do CBN para aço temperado |
||

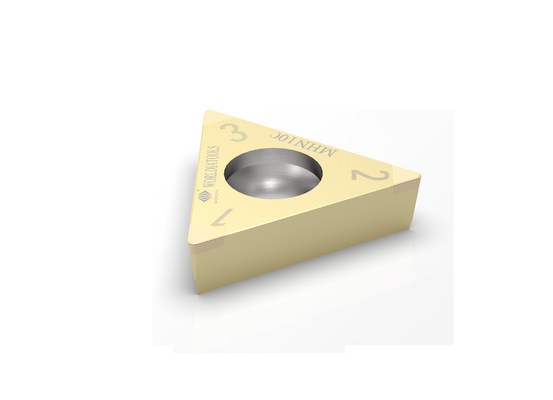

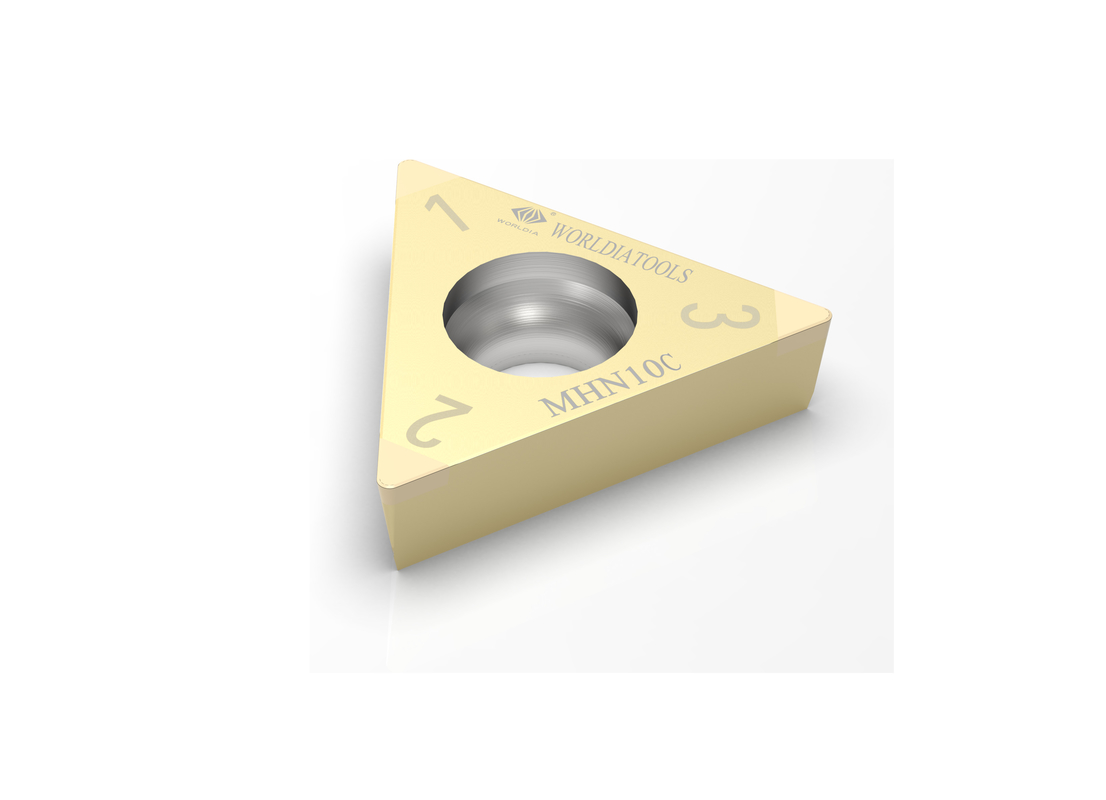

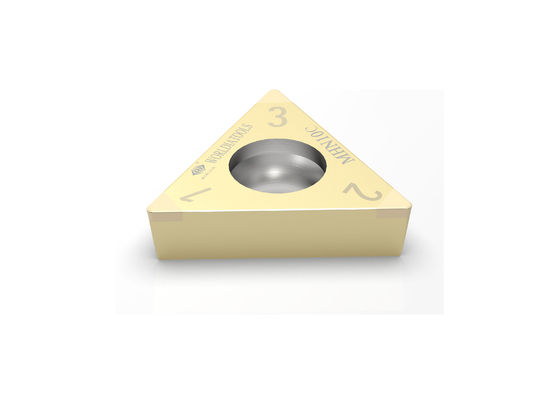

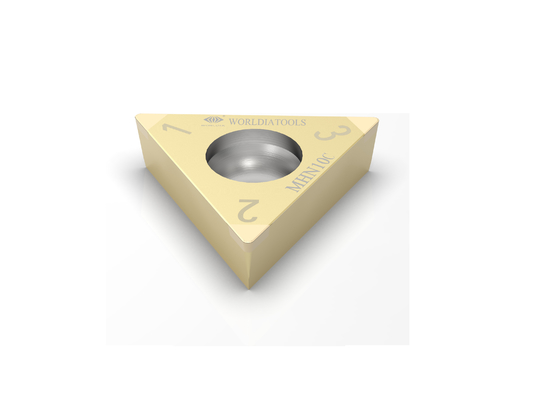

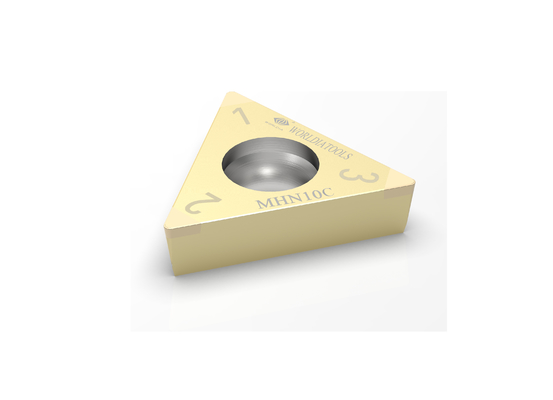

TCGW090208 Pastilha de torneamento de metal duro PCBN com revestimento Pastilha de corte CBN para aço temperado
Descrição:
"ManaNova" é uma submarca da Worldia, com foco na série padrão high-end,
promovendo principalmente pastilhas padrão PCD / PCBN.
A principal característica do ManaNova é a escolha fácil e entrega rápida.
"Escolha fácil": É fácil escolher de acordo com a tabela de comparação e aplicação.
"Entrega rápida": Todos os tipos de Insertos ManaNova PCD do catálogo estão disponíveis em
Produtos Principais:
A pastilha de PCBN é adequada para usinagem de aço endurecido, ferro fundido cinzento, ferro dúctil e metalurgia do pó.
“sete materiais/um tipo” ou seja, cada especificação correspondendo a sete materiais
(MHN10C ,MHN20C ,MHN30C, MKN10,MKN20,MSN 10) é o recurso da inserção PCBN.
A pastilha de PCBN com revestimento especial é adequada para corte contínuo a pesado interrompido de aço temperado e tem excelente desempenho universal.
A pastilha PCD (material MND10) é adequada para usinagem de desbaste e acabamento de ligas de alumínio e outros materiais não metálicos.
Os quatro tipos de aresta são padrão, quebra-cavacos, aresta inteira e face inteira.
Em particular, a pastilha quebra-cavacos PCD é usada principalmente para resolver o problema de empacotamento de cavacos durante o processamento e possui excelente desempenho!
Vantagens:
· Universais
· Escolha fácil
· Entrega rápida
Inscrição:
| MHN10C | Aplicado ao corte contínuo de aço temperado |
| MHN20C | Aplicado ao corte médio interrompido de aço temperado |
| MHN30C | Aplicado ao corte pesado interrompido de aço temperado |
| MKN10 | Aplicado ao corte de ferro fundido cinzento |
| MKN20 | Aplicado ao corte de ferro dúctil |
| MSN10 | Aplicado ao corte de metalurgia do pó |
| MSN20 | Aplicado ao corte de metalurgia do pó |
Especificação:
| Material | ISO H | ISO K | ISO S | ||||
| Grau PCBN | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Suave | Moderado | Dureza | Ferro fundido | Ferro dúctil | Metalurgia do pó | Metalurgia do pó | |
| Vc | 180(150~250) m/min |
100(50~150) m/min |
80(30~120) m/min |
600(300~800) m/min |
300(150~450) m/min |
300(200~500) m/min |
500(300~800) m/min |
| fn | 0,1(0,03~0,2) mm/r |
0,1(0,03~0,2) mm/r |
0,1(0,03~0,2) mm/r |
0,1(0,03~0,3) mm/r |
0,1(0,03~0,3) mm/r |
0,1(0,03~0,3) mm/r |
0,1(0,03~0,3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Tamanho de grão | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Ligação | TiC | Lata | Vaca | Vaca | TiCN | TiCN | Vaca |
| TCGW | Forma | Dimensões | ||||||
| Código ANSI | Código ISO | Pontas | CI milímetros |
S milímetros |
R milímetros |
Φd milímetros |
LE milímetros |
|
| Tudo Abastecido |
TCGW 1.81.51 | TCGW 090202 | 3N | 5,56 | 2,38 | 0,4 | 2,8 | 2.2 |
| TCGW 1.81.52 | TCGW 090208 | 3N | 5,56 | 2,38 | 0,8 | 2,8 | 2.2 | |
| TCGW 21,51 | TCGW 110204 | 3N | 6,35 | 2,38 | 0,4 | 2,8 | 2.2 | |
| TCGW 21,52 | TCGW 110208 | 3N | 6,35 | 2,38 | 0,8 | 2,8 | 2.2 | |
| TCGW 221 | TCGW 110304 | 3N | 6,35 | 3,18 | 0,4 | 2,8 | 2.2 | |
| TCGW 222 | TCGW 110308 | 3N | 6,35 | 3,18 | 0,8 | 2,8 | 2.2 | |
