Detalhes do produto:
|
| Tipo de produto: | WORLDIA | Família de produto: | ManaNova |
|---|---|---|---|
| Nome: | Inserção padrão de PCBN | Material: | PCBN+Carbide |
| Categoria de PCBN: | MNH10C/20C/30C | Número do modelo: | TCGW 110304 |
| Aplicação: | Harmonização da elevada precisão de endurecer o aço | Revestimento: | C3 |
| Vantagens: | Escolha fácil e entrega rápida | Pontas: | 3N |
| Destacar: | Inserções da ferramenta de corte de PCBN,Inserções da ferramenta de corte TCGW10304,Inserção cúbica policristalina do CBN do nitreto de boro |
||

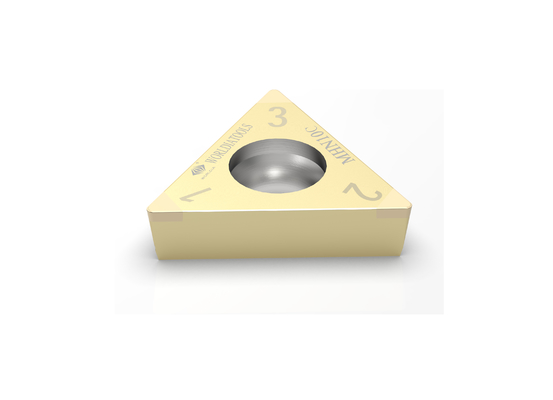

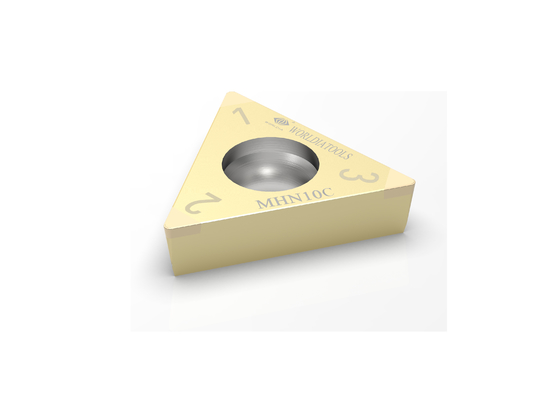

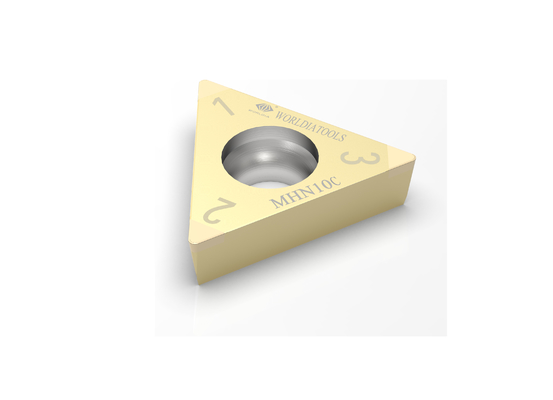

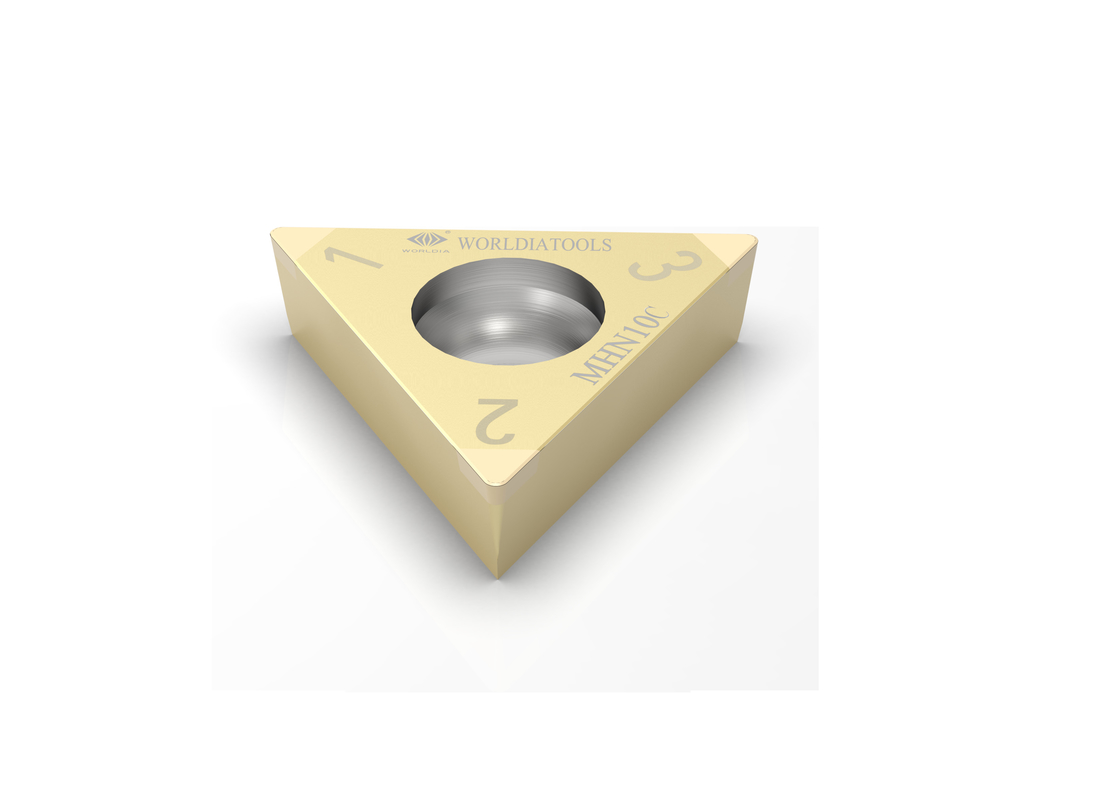

TCGW10304 revestiu a inserção de gerencio do corte da inserção PCBN do carboneto de PCBN para aço temperado
No worldia de fabricação, mudando empurre-nos para promover nossos produtos e serviço.
Nós devotamos para fornecer-lhe as ferramentas e as soluções de corte que combinam as ambições de sua empresa.
Nós queremos crescer acima junto com você.
Material:
O diamante policristalino (PCD) que corta materiais pode reduzir seu custo de utilização de ferramentas significativamente,
As ferramentas de PCD são ideais para o uso com metal não-ferroso, tal como o alumínio, as ligas do zinco e do magnésio,
Os compostos de GRP, fibra do carbono reforçaram plásticos, o carboneto “verde” e materiais cerâmicos assim como todos os abrasivos.
O nitreto de boro cúbico policristalino (CBN) é um material com uma dureza quente excelente que possa ser usada em muito alto
cortando velocidades. Igualmente exibe a boa dureza e as ferramentas de choque térmico resistance.CBN são ideais para o uso com
aço temperado, ferros fundidos, e ferros assim como componentes aglomerados da metalurgia de pó.
Descrição:
“ManaNova” é um secundário-tipo de Worldia, centrando-se sobre a série padrão da parte alta.
ManaNova é um conceito que esteja do ponto de vista dos utilizadores finais, característica de ManaNova é escolha fácil e entrega rápida.
Produtos principais:
Inserção de PCBN: tipo 7material/1, universal para aço temperado, o ferro fundido, o ferro dútile, e a metalurgia de pó.
A inserção de PCD é apropriada para fazer à máquina áspero e do revestimento da liga de alumínio e de outros materiais não-mentais.
Vantagens:
· Universal
· Escolha fácil
· Entrega rápida
Serviço:
· Serviço em linha da loja
· Apoio de distribuidor local
· Suporte laboral
Aplicação:
| MHN10C | Aplicado ao corte contínuo de aço temperado |
| MHN20C | Aplicado ao corte interrompido médio de aço temperado |
| MHN30C | Aplicado ao corte interrompido pesado de aço temperado |
| MKN10 | Aplicado ao corte do ferro fundido cinzento |
| MKN20 | Aplicado ao corte do ferro dútile |
| MSN10 | Aplicado ao corte da metalurgia de pó |
| MSN20 | Aplicado ao corte da metalurgia de pó |
Especificação:
Introdução material - escolha fácil para a categoria do CBN
ISO H: Corte contínuo aço temperado
ISO K: A luz do ferro fundido interrompeu o corte
ISO S: Corte interrompido pesado da metalurgia de pó
| Material | ISO H | ISO K | ISO S | ||||
| Categoria de PCBN | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Liso | Moderado | Dureza | Ferro fundido | Ferro dútile | Metalurgia de pó | Metalurgia de pó | |
| Vc | 180 (150~250) m/min |
100 (50~150) m/min |
80 (30~120) m/min |
600 (300~800) m/min |
300 (150~450) m/min |
300 (200~500) m/min |
500 (300~800) m/min |
| fn | 0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Tamanho de grão | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Ligação | Tique | Lata | Co/W | Co/W | TiCN | TiCN | Co/W |
| TCGW | Forma | Dimensões | ||||||
| Código do ANSI | Código do ISO | Pontas | IC milímetro |
S milímetro |
R milímetro |
Φd milímetro |
LE milímetro |
|
| Tudo Armazenado |
TCGW 1.81.51 | TCGW 090202 | 3N | 5,56 | 2,38 | 0,4 | 2,8 | 2,2 |
| TCGW 1.81.52 | TCGW 090208 | 3N | 5,56 | 2,38 | 0,8 | 2,8 | 2,2 | |
| TCGW 21,51 | TCGW 110204 | 3N | 6,35 | 2,38 | 0,4 | 2,8 | 2,2 | |
| TCGW 21,52 | TCGW 110208 | 3N | 6,35 | 2,38 | 0,8 | 2,8 | 2,2 | |
| TCGW 221 | TCGW 110304 | 3N | 6,35 | 3,18 | 0,4 | 2,8 | 2,2 | |
| TCGW 222 | TCGW 110308 | 3N | 6,35 | 3,18 | 0,8 | 2,8 | 2,2 | |
